可程式恒温恒湿试验箱

2019-06-03

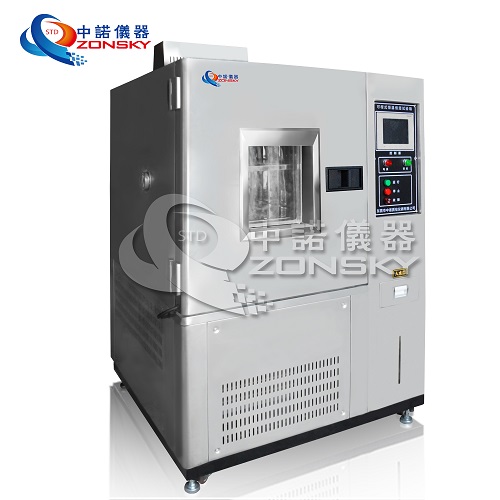

ZY6046-150L-ZN 可程式恒温恒湿试验箱


恒温恒湿试验箱

一、恒温恒湿试验箱符合标准:

1.1、符合GB5170、2、3、5、6-95《电工电子産品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求

1.2、电工电子産品基本环境试验规程 试验A:低温试验方法GB 2423.1-89 (IEC68-2-1)

1.3、电工电子産品基本环境试验规程 试验B:高温试验方法GB 2423.2-89 (IEC68-2-2)

1.4、电工电子産品基本环境试验规程 试验Ca:恒定湿热试验方法GB/T 2423.3-93(IEC68-2-3)

1.5、电工电子産品基本环境试验规程 试验Da:交变湿热试验方法GB/T423.4-93(IEC68-2-30)


二、恒温恒湿试验箱控制方式与特色:

2.1、平衡调温控制系统(BTHC),以P.I.D.方式控制SSR,使系统之加热加湿量等于湿热损耗量,故能长期稳定的使用。


三、恒温恒湿试验箱特点

1、独特的平衡调温调湿方式,使设备具有稳定平衡的加热、加湿能力,可进行高精确、高稳定的温湿度控制。

2、工作室采用优质不锈钢板材,试样搁架亦采采用不锈钢元制成,耐腐蚀,易于清洗。

3、设有测试电源引入孔,方便试样的通电测试。

4、设备温控部分,温控仪,高精度、高稳定性,具有PID自调协,LED直观显示,确保设备精确控制。

5、设备具有超温保护、声讯提示和定时功能,在定时结束或报警时,自动切断电源使设备停止运行,确保设备和人身的安全。

6、设备密封条采用硅胶材料,具有韧性好,高温高湿环境下,不易变形、发粘等特点。


四、恒温恒湿试验箱主要参数:

指气冷式在室温20℃,空载时

3.1、内箱尺寸:宽500X高600X深500mm

3.2、温度范围:-40℃ ~ 150℃

3.3、温度波动度:0.5℃

3.4、温度偏差:≤2℃

3.5、升温时间:约4度/min分钟(空载非线性)

3.6、降温时间:约1度/min分钟(空载非线性)

3.7、湿度范围:20%~98%R.H.

3.8、湿度波动度:3%R.H.

3.9、湿度偏差:≤3%

3.10、温湿度控制范围:


五、恒温恒湿试验箱结构及材质:

4.1、内箱材质:不锈钢板(SUS #304  1.0mm厚)

4.2、外箱材质:不锈钢板经雾化处理或烤漆 (SUS #304 1.0mm厚)

4.3、保温材质:硬质Polyurethane发泡及玻璃棉

4.4、送风循环系统:

(1)、90W马达

(2)、不锈钢加长轴心

(3)、多翼式扇叶(SIRCCO FAN)

4.5、箱门: 单片门,单窗口,左开,把手在右手边

(1)、窗口270x360x40mm 3层真空层

(2)、平面嵌入式把手

(3)、后钮:SUS #304


六、恒温恒湿试验箱冷冻系统:

5.1、压缩机:法国原装进口全密式压缩机

5.2、冷媒:环保冷媒R404A

5.3、冷凝器:鳍片式附散热马达

5.4、蒸发器:鳍片式多段式自动负载容量调整

5.5、其他附件: 干燥剂,冷媒流量窗口,修理阀

5.6、膨胀系统:容量控制之冷冻系统


七、恒温恒湿试验箱控制系统:

原装韩国进口,全中文液晶7寸显示LCD触摸式面板,画面对谈式输入资料, 温湿度同时可程控,曲线显示,设定值/显示值曲线。支持U盘直接导出温湿度记录数据,可分别显示多种警报,故障发生时可通过荧幕显示故障,消除故障,消除误操作。多组PID控制机能,精密监控功能,且以资料形式显示于荧幕上.

6.1、控制器规格:

a、精度: 温度±0.1℃+1digit 、湿度±1%RH+1digit

b、分辨率:温度±0.01,湿度0.1%R.H.

c、具有上下限待机及警报功能

d、温湿度入力信号选择PT 100Ω×2(干球及湿球)

e、温湿度变换出力:4~20MA

f、6组P.I.D控制参数设定,P.I.D自动演算,干湿球自动校正

6.2、画面显示功能:

a、触摸式输入, 荧幕直接显示选项

b、温湿度设定(SV)与实际(PV)值直接显示(英文表示)

c、可显示目前执行程序号码,段次,剩余时间及循环次数

d、运转累计时间功能

e、温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能

f、具单独程序编辑画面, 直接输入温湿度及时间

6.3、程序容量及控制功能:

a、可使用的程序组:最大100组

b、可使用的记忆容量:共5000SEGMENTS

c、可重复执行命令:每一个命令可达9999次

d、程序之制作采对谈式,具有编辑、清除、插入等功能

e、EGMENTS时间设定0~530Hour59Min

f、具有断电程序记忆,复电后自动啓动并接续执行程序功能(可保存10年以上)

g、程序执行时可实时显示图形曲线

h、具有日期,时间调整功能

i、按键及画面锁定(LOCK)功能

八、恒温恒湿试验箱周围环境:

1、可容许使用温度范围0~35℃

2、性能保证范围:5~35℃

3、相对湿度:不大于85%

4、大气压:86~106Kpa

5、周围无强烈振动

6、无阳光直接照射或其他热源直接照射

7、自然排水口:※排水管中途不得有凸起,房屋地面不得有极端的倾斜.

8、加湿用水供水条件:纯净水

9、使用电源: AC 220V/4.5KW(按不同规格)
