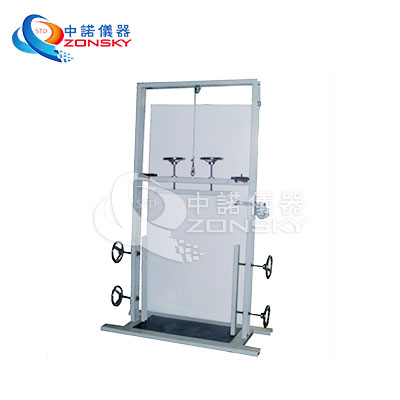

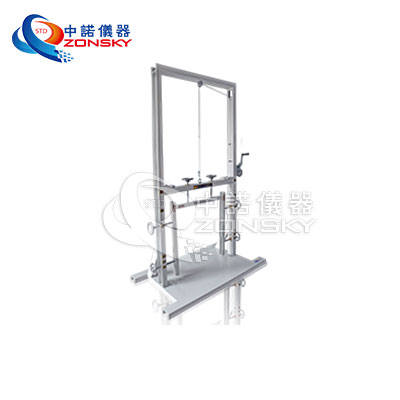

ZY6508-1.8M 消防栓箱刚度试验台(1.8M高试样)

ZY6508消防栓箱刚度试验机
一、适用范围
  1、适用于消防软管卷盘栓箱的刚度试验(150N·m力矩)
  2、适用于托架式栓箱的刚度试验(40N·m力矩)
  3、适用于挂置式栓箱的刚度试验(40N·m力矩)
  4、适用于以下具体尺寸(长边mm×短边mm×厚度mm):800×650×200,800×650×240,800×650×320,1000×700×200,1000×700×240,1000×700×320,1200×750×200,1200×750×240,1200×750×320的消火栓箱。
二、符合标准:
  1、消火栓箱刚度试验台参照国家标准GB14561-2003《消火栓箱》设计制作的150/40N·m消火栓箱刚度试验台,专门用于对消火栓箱进行在一定的力矩作用下的凹陷变形程度测定,能够根据不同标准实际需要进行设定。能检测800、1000、1200三种高度规格的消火栓箱。钢丝绞轮配合手动螺杆固定,快速便捷。本试验台由试验框架、固定压紧装置,重锤及测量装置所组成。
三、产品特点:
  1、能够有效地将消火栓箱固定于试验台之上,使消火栓箱在检测过程中不发生移位,保证检测数据真实可靠。
  2、检测方法简单易行,不要求操作人员具备较高的业务技能。
  3、整套试验装置结构简单,不易发生故障,通过重悬挂与摘下的方式即可以完成测量,通过简单的人工计算就可以测得消火栓箱的刚度力矩。

三、主要用途与适用范围
  3.1 适用于消防软管卷盘栓箱的刚度试验(150N·m力矩)
  3.2 适用于托架式栓箱的刚度试验(40N·m力矩)
  3.3 适用于挂置式栓箱的刚度试验(40N·m力矩)
  3.4 适用于以下消火栓箱样品尺寸(长边mm×短边mm×厚度mm):
    800×650×200的消火栓箱
    800×650×240的消火栓箱
    800×650×320的消火栓箱
    1000×700×200的消火栓箱
    1000×700×240的消火栓箱
    1000×700×320的消火栓箱
    1200×750×200的消火栓箱
    1200×750×240的消火栓箱
    1200×750×320的消火栓箱。
  3.5 百分表变形测量分辨率:0.01mm
  3.6 百分表变形测量范围:0-10mm
  3.7 检测空间:1300×1300mm
  3.8 可测量消火栓尺寸:≤750×320×1200mm
  3.9 重锤质量:500N、100N
  3.10 试验台外形尺寸:约2000×400×2000mm.

  3.11 试验台重量:约250kg.

使用方法

1、将备好的试样消火栓箱平稳地摆放在试验台上。
2、用4个M12mm的螺丝将安装好专用杠杆的固定座(见下图3)锁在消火栓箱内相应位置。
3、根据所测消火栓箱的最长边选择相应的夹具

注意事项
1、此设备必须安置在平稳的地面,不宜倾斜。
2、设备所有部件在使用完后,都应置于规定的位置,避免丢失。
3、拿放重锤必须小心,以防砸伤或损坏重锤。
4、定期在设备传动部件处添加润滑油。
5、在使用该设备时,必须注意人身安全,以防砸伤。
