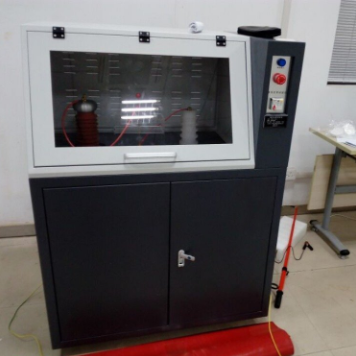

ZY6173-PC 100KV固体绝缘材料电气强度试验机

100KV固体绝缘材料电气强度试验机适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压下击穿强度和耐电压时间的测试

ZY6173-PC-100KV 固体绝缘材料电气强度试验机

产品型号:ZY6173-PC-100KV

产品名称:100KV固体绝缘材料电气强度试验机


以下是关于100KV固体绝缘材料电气强度试验机的产品详情:

一、适用范围:

  1.适用于连续均匀升压或逐级升压的方式,对试样施加交流电压直至击穿,测量击穿电压值,计算试样的击穿强度;用迅速升压的方法,将电压升到规定值,保持一定的时间试样不击穿,定此时规定值为试样的耐电压值。

  2.本试验机适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压下击穿强度和耐电压时间的测试。

二、产品概述及其标准

  1.本试验机适用于固体绝缘材料如:塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等介质在工频电压下击穿强度和耐电压时间的测试。

  2.符合GB1408.1

  3.IEC60243-1《固体绝缘材料电气强度试验方法---工频下的试验》

  4.GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压测定方法》

  5.GB/T3333GB12656

  6.ASTMD149试验标准。

三、术语和定义:

  1.耐电压值:迅速将电压升高到规定值,保持一定时间试样未被击穿,称此电压值为试样的耐电压值,以kV表示。

  2.击穿电压:试样在某一电压作用下被击穿,此时的电压值称击穿电压,以kV表示。

  3.击穿电压强度:试样的击穿电压与其厚度之比,称电压强度,以Kv/mm表示。

四、仪器用途主要技术参数:

  1.试验电压:0~100kV连续可调

  2.变压器容量:20KVA

  3.击穿电压:0~100kV

  4.升压速度:5~2000V/S任意可调

  5.升压调速:为电气调速,采用伺服马达

  6.电压测量精度:≤2%

  7.漏电电流选择:1~20mA

  8.试验方法:直流试验、交流试验

  9.升压方式:自动程控升压

  10.工作电源频率为50Hz
