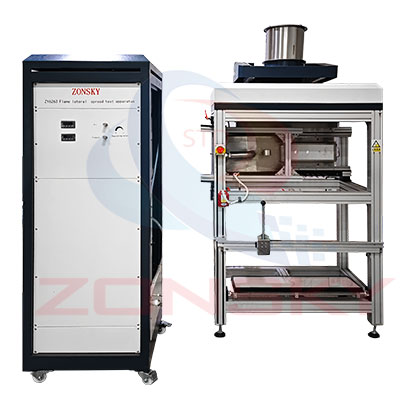

ZY6263-PC IMO火焰蔓延性测试仪

中诺IMO火焰蔓延性测试仪用于建筑材料、高速列车材料以及船舶材料的燃烧特性。记录火焰随时间的蔓延距离,火焰前锋传播速度与热辐射通量的关系、临界熄灭热通量和平均持续燃烧热。

一、适用范围:

1.1适用于建筑物和运输工具(如船舶、火车等)暴露面上使用的平板型单一材料、复合材料或组件的表面特性以及管状制品通过特殊的安装和固定进行试验;

1.2描述和测量实验室内有引燃火焰存在时,与辐射热相应的材料、制品或组价的特性;

1.3用于建筑材料、高速列车材料以及船舶材料的燃烧特性。记录火焰随时间的蔓延距离,火焰前锋传播速度与热辐射通量的关系、临界熄灭热通量和平均持续燃烧热。
1.4
依据ISO 5658-22010年国际耐火试验程序应用规则(2010FTP规则)第5部分 表面可燃性试验(表面材料和甲板基层敷料试验)以及 IMO Res.653,的要求,同时满足GB/T 28752-2012 《火焰在垂直表面的横向蔓延试验方法》。评估垂直安装的测试物体的燃烧特性。记录试样每段距离的火焰点燃和熄灭时间后计算火焰蔓延速率、测试熄灭时临界热流CFEkW/㎡)。

二、符合标准:

2.1符合ISO5658-22006《Reaction to fire tests -- Spread of flame -- Part 2: Lateral spread on building and transport products in vertical configuration对火的反应实验–火焰传播 第2部分:直立布局中建筑产品侧面火焰蔓延程度》;

2.2 符合IMO FTP Code Resolution A.653(16):《舱壁、天花板、甲板材料可燃性试验程序建议》;

2.3 符合2010年国际耐火试验程序应用规则(2010FTP规则)5部分 表面可燃性试验(表面材料和甲板基层敷料试验)要求;

2.4符合GB/T 28752-2012《火焰在垂直表面的横向蔓延试验方法》



三、主要特点

3.1计算机控制界面:采用高档设备和仪器专业开发软件(Labview),界面严谨,自动化程度高,所有的繁琐程序和运算都已集成计算机里,反应速度非常快,操作方便,人性化界面,傻瓜式操作,完善的安全机制,软件可根据需方要求制作。

3.2采用PLC编程、16位高精度板卡、计算机控制。控制试验过程中可以实时查看试验数据,可实现自动数据采集和处理、数据自动保存和自动输出测定结果以及打印功能。


四、主要参数

4.1仪器组成:由控制柜、试验装置、计算机、热流计校准装置以及排烟系统等组成;

4.2实验装置:由辐射板支架、样品支架、引燃器和样品夹组成。其中辐射板支架和样品支架是连接在一起;

4.3辐射板支架:由钢管架、辐射板、供气部分组成。

4.4点燃源:辐射板及丙烷喷灯

4.5供气系统:气体供给:为试验供给所的燃气和空气,可通过调节压力流量调节器,防护设备和流量控制系统来完成。气路中配备减压阀、零压阀、回火阀、电磁阀、调节阀以及混合器等,将混合好的空气及燃气输送到辐射板。

4.6样品支架:样品支架包括导轨、引燃器、镜片和观测等级标识,其中导轨用于支撑样品夹,并将样品夹置于特定位置;

4.7样品夹:由厚度为(3±0.2mm的钢材制成,夹钳灵活,能将样品放在恰当位置,前面的边缘应有带V型标记的锯齿形边缘,V型标记间隔50mm,以便于火焰蔓延的观测,零点标识与样品靠近辐射板的垂直边相对应,样品夹的数量四个。

4.8引燃器:

引燃器结构:长约200mm的双孔陶瓷管,陶瓷管直接约为6mm,每个孔直径为1.5mm。由连接器、引燃器支架、火焰控制器、减压调节阀、流量计、针型阀、单向阀、开关阀、丙烷燃气罐、空气输送管道等组成;

4.9线性燃烧器:由一长度2m和内径9.1mm的管子构成,一端用管帽封闭,管壁钻穿一行15个间隔16mm和直径3mm的钻孔。
