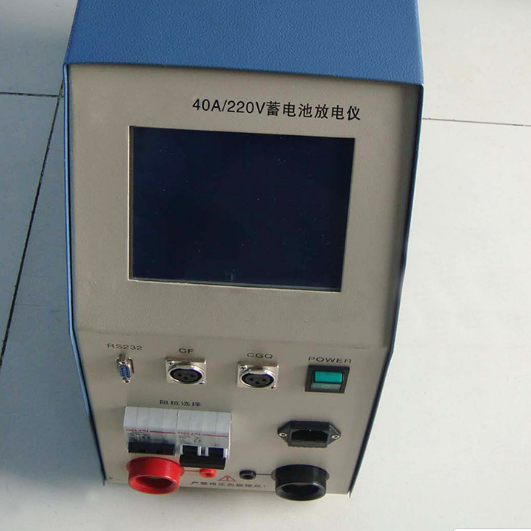

ZHY6341 电池组充放电检测设备

电池组充放电检测设备系统能够模拟电动汽车对电池组的各种工况要求,通过电池组充放电循环进行计算机模拟控制,实现电池性能分析。设备中的数据采集系统采集各个模块的电压和温度,也测量总电流总电压,数据存放于数据库中,可以分析出报表,并可保存放和打印性能测试结果(包括测试数据和曲线)。

适用范围:

电池组充放电检测设备系统能够模拟电动汽车对电池组的各种工况要求,通过电池组充放电循环进行计算机模拟控制,实现电池性能分析。设备中的数据采集系统采集各个模块的电压和温度,也测量总电流总电压,数据存放于数据库中,可以分析出报表,并可保存放和打印性能测试结果(包括测试数据和曲线)。



功能特点 :

2.1可对各种动力电池(铅酸、镍氢、锂离子、超级电容、氢燃料电池等)进行性能检测;

2.2可完成的测试包括:1、工况模拟测试;2、电池循环寿命试验:日平均工作时间>12h

2.3电池容量试验;

2.3.1、电池内阻试验;

2.3.2、电池充/放电特性试验;

2.3.3、电池充/放电效率试验;

2.3.4、电池过充/过放速率承受能力试验;

2.3.5、电池标准动态测试。

2.4测试软件可满足各种标准动态测试程序的要求,以满足对电动车电池各种模拟测试的需要。

2.5恒电流/恒电压/恒定功率/恒定负载/电流脉冲/电流阶梯等动态工况试验。

2.6测试方案编程灵活方便,具有充电/放电/暂停/循环嵌套/跳转编程功能,可以自定义变量参与编程,实现多种组合测试方案,主机最多可以储存1000个程序。

2.7测试步骤结束条件可根据充电时间、充电电压、充电电流、充电电量、充电功率、放电时间、最终放电电压、放电电流、放电电量、放电功率、单体电池电压、温度设定。

2.8具有定时、定电压差、定电流差、等多种记录方式,自定义格式,非数据库。

2.9可编程电池测试软件具有各种复杂的功能和用户友好界面,为用户提供广泛的功能。

2.10采用高可靠的软硬体设计,设备硬件本身具有过流、过压、超温等多重保护,可克服系统PC死机、交流断电、通讯中断所可能造成的测试记录遗漏等问题。具有:紧急情况切断开关、断电后自动关机、自动负载连接和断开等功能。

主要技术参数:

单机充放电回路数:≥2(可以并联);

充放电电流:-300A+300A(从0.5%开始控制);

充放电电压:0V20V

控制精度:±(0.1%满量程+0.1设定值);

测量精度:±(0.1%满量程+0.1设定值);

分辨率:≥ 16位;

控制模式:恒流、恒压、恒功率、恒电阻、恒流恒压;

控制变量:电流、电压、功率、容量、时间;

恒流、恒功率;

单通道采样频率:10Hz

数据记录频率:10Hz

充放电转换时间:2S

控制器时钟误差:≤ ±1s/h

试验终止变量:充电时间,充电电压, 充电电流,安时,放电时间,最终放电电压,放电安时;

编程功能:充电、放电、暂停、循环、循环嵌套、跳转;

每个通道独立编程,独立控制,工步数不少于200个;

支持条件工步,可根据截止条件跳转至任意工步;

支持循环工步,可循环嵌套4层;

支持每个工步设置记录条件和保护条件;

支持工步内按时间、电流、电压分断设置记录条件;

支持防反接保护,电压、电流和容量异常保护;

支持脱机测试,并具备数据储存功能;

支持曲线比对功能;

具备断电保护和紧急停止功能;

自动或手动生成Microsoft Office等常用格式报告。

充放电回路电缆:

直流输出电缆;

额定电流300A,其长度须根据实验室布置要求确定;

采用线鼻子连接方式;

电压采样系统:

采样通道数与充放电回路数相同

采样范围:0V20V

单通道采样频率:10Hz

采用鳄鱼夹连接方式和柱型极性端子连接方式。
