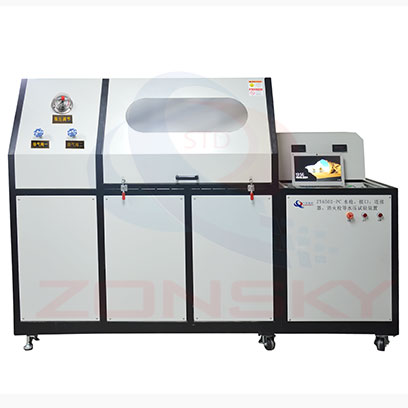

ZY6321 沟槽式管接件耐火性能试验机

中诺沟槽式管接件耐火性能试验机用于沟槽式管接件耐火性能试验,广泛应用于生产工厂、产品质量检验所、科研院校等单位对各种消防水带的生产检验和开发研究,及其他类似的产品相关试验。

应用范围:

沟槽式管接件耐火性能试验机

应用范围:

1.1适用于自动喷水灭火系统中沟槽式管接件耐火性能试验机。广泛应用于生产工厂、产品质量检验所、科研院校等单位对各种消防水带的生产检验和开发研究,及其他类似的产品相关试验。

1.2在连接沟槽接头的管道系统中,充满额定工作压力的静水压,能承受耐火试验15min,试验后无泄漏和变形损坏。

1.3沟槽式管接件的额定工作压力为1.2MPa、1.6MPa、2.5MPa等系列压力等级;

1.4沟槽式管接件的公称直径为32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm为标配,如需其他规格需另购。


二、符合标准:

符合GB5135.11-2006《自动喷水灭火系统 第11部分:沟槽式管接件》第7.14节标准要求。

三、主要特点:

3.1试验压力控制精确,稳压压力误差远优于国家标准。

3.2试验软件采用美国NI公司设备专用开发软件,并全程记录试验数据,界面操作灵活,传感器具有标定界面PLC进行控制,可按要求自动生成报表,使试验实现高效自动化;占地小,结构紧凑,自动化程度高,循环用水,工作稳定,配件齐全。

3.3采用铜和不锈钢等防腐蚀、防锈材质的线管线路配件。

3.4核心的高压泵采用德国进口泵,保证其耐用性。

3.5安全措施:高压系统采用双保险防范措施,即压力变送器控制水压,电接点压力表控制最高水压;一方面如有失效,另一方面也可保证试验人员和设备的安全。试验过程中防止爆破,安装了防护罩,在防护罩上安装了观察窗,试验过程一目了然的观察试验情况,同时保障了人员安全性。

3.6加压系统由进口液体增压泵、变频器调压部分等组成,主要完成系统的加压和保压工作,可确保长时间试验的加压及保压

3.7采用微机控制试验过程,实时显示试验压力时间曲线,试验结果可自动保存,也可打印输出,断电能自动保存;

3.8计算机软件:采用美国NI精密设备开发软件LabViw,我公司自主完成第二次开发。界面严谨、条理清晰、控制方便快捷;

3.9整体设计合理,维修保养方便快捷;自动恒压,轻微渗漏自动补充恒定压力;高压管路超数倍制作,经久耐用。


四、技术参数

4.1仪器组成:气压源、试验部分、燃烧部分、控制部分组成;

4.2气压源:

4.2.1试压介质:室温水(循环使用,带过滤装置);

4.2.2压力范围:0~5Mpa;

4.2.3压力源:采用进口高压泵产生压力;

4.2.4压力传感器:精度为0.25%F.S,分辨率0.01MPa;

4.2.5压力采集间隔:100ms;

4.2.6稳压装置耐压:15Mpa;

4.2.7高压泵压力范围:0-8Mpa;

4.2.8升压速率:1~5Mpa/min;

4.2.9电机功率:3.0KW;

4.3试验装置:

4.3.1系统管路件采用铜和不锈钢等防腐材料;

4.3.2管路连接:沟槽两端连接管长度各为1m,一端封闭,另一端压力表和截止阀;

4.3.3压力表:量程0~6MPa,精度为1.5级;

4.3.4截止阀:DN25,AC220V;

4.3.5试验管道:公称直径为32mm、40mm、50mm、65mm、80mm、100mm、125mm、150mm的管道为标配各一套,如需其他规格需另购。

4.4燃烧部分:

4.4.1燃烧油盘:长度为600mm,宽300mm,高200mm,为不锈钢制作;

4.4.2燃油:注入12.5L的95#汽油,加入垫水,使油面距离油盘口50mm;

4.4.3安装位置:油盘口离试样高度200mm。

4.5控制部分:(见图3)

4.5.1试验由计算机自动控制,实现操作程序并全程记录试验数据,试验结束后

按要求点击生成Excel将自动生成报表

4.5.2安全措施:高压系统采用双保险防范措施,即压力变送器控制水压,电接点

压力表控制最高水压。一方面如有失效,另一方面也可保证试验人员和设备的安

全。高压管路超数倍耐压能力制作,经久耐用

4.5.3整体设计合理,维修保养方便快捷

4.5.4试验压力控制精确,稳压压力误差远优于国家标准

4.5.5时间控制精度:1s/h;

4.5.6材质:采用优质钢板制作,表面静电烤漆处理,经久实用,美观大方;

4.6电源:AC220V,3.5KW;

4.7主机体积:长2500mm×宽750mm×高1650mm;

4.8重量:约450Kg。
