中诺公司18年专注于防火阻燃测试仪器研发生产。
中诺质检设备被制造商、大专院校及商检部认可及广泛使用。

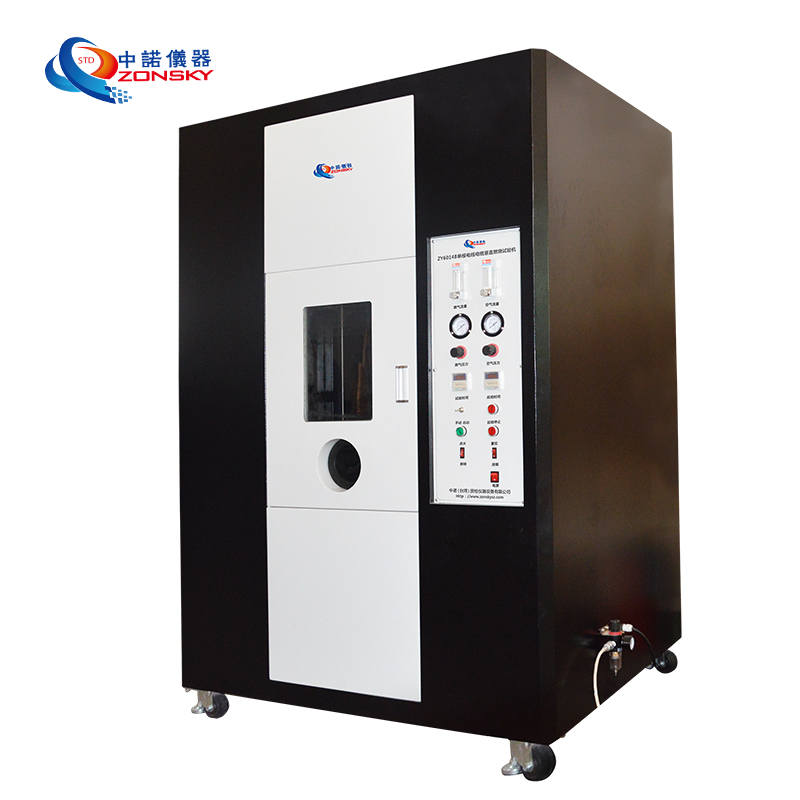

ZY6014B单根电线电缆垂直燃烧试验机
符合GB/T19666-2019标准阻燃性能的单根线缆阻燃性能要求。
试验外径小于25mm,供火时间为60s;
试验外径25mm~50mm,供火时间为120s;
试验外径50mm~75mm,供火时间为240s;
试验外径大于75mm,供火时间为480s;
严格按照GB/T18380.11-2008、GB/T18380.12-2008、GB/T18380.13-2008标准设计
单根电缆燃烧试验机试验装置
1 试验装置的组成
试验装置应由如下部分组成;
a)一个金属罩(4. 2);
b)一个引燃源(4. 3);
c)一个合适的试验箱(4. 4).
2 金属翠
金属罩的尺寸为高(1200士25)mm, 宽(300士25)mm, 深(450士25)mm, 正面敝开,顶部和底部封
闭(见图1),
3 引燃源
除了使用纯度超过95%的技术级丙烷进行供火,引燃源应符合GB/T 5169. 14-2007 的规定,该标
准提供了对试验火焰进行认可的方法。
GB/T 18380. 11-2008/IEC 60332-1-1; 2004
气体的装置。单根电缆燃烧试验机温度应保持在(23士10)℃.
注1; 如果要求所用的标准通风柜做到不通风,那么一定是配备了能单独控制的排气扇,并且处在“关所”的情况
下。有整通风柜可能设有配备这样的装置。
注2, 如果使用通风柜在不通风的情况下做试验,推荐采取如下安全措施:
。)关闭排气扇,封闭出口;
b)拉下通风柜的前门,留下足以操作喷灯到位的一条缝隙;
c)确保操作人员的安全;
d)试验期间不要移动通风柜的门;
)试验结束时,在打开门之前应充分排空通风柜。
产品特点:
1、具有新的原理、构思或设计;
2、采用了新材料,使产品的性能有较大幅度的提高;
3、产品结构有明显的改进;
4、扩大了产品的适用范围。
产品参数:
燃烧气体采用纯为95%的丙烷气体。
喷管内径:12.0mm,喷嘴出口7.0mm。
控制箱长350mm,宽340mm,高445mm。
金属罩长430mm,宽300mm,高1210mm。
垂直燃烧试验被试验电线电缆长度:600±25mm。
单根电缆燃烧试验机产品要素:
1、燃烧时间:喷灯给试样供火的时间(操作人员可根据需要设定时间)。
注:燃烧时间是采用时间控制器控制,可根据需要设定工作时间,单位分别为S(秒)、M(分)、H(小时);如设置00S01为0.01秒,15S00为15秒,10M00为10分钟(参照时间继电器说明书);也可用于手动控制燃烧时间。
2、延燃时间:喷灯燃烧停止后,试样电缆上剩余火焰燃烧的时间。“延燃时间”受“延燃停止”按钮的控制。
3、启动:做试验时,按“启动”按钮,喷灯打火开始做试验。
4、延燃停止:喷灯燃烧停止后,试样电缆上的剩余火焰将会燃烧一段时间后结束。“延燃停止”决定“延燃时间”,当试样电缆上的剩余火焰燃烧停止后,按一下“延燃停止”按钮,则“延燃时间”表停止计时。
5、燃气压力:此表记录燃气通过的压力,此表受燃气压力表的调节旋钮控制。此旋钮调节燃气压力大小(按国标调节为0.1Mpa,即14.5PSI)。
6、空气压力:此表记录空气通过的压力,此表受空气压力表的调节旋钮控制。此旋钮调节空气压力大小(按国标调节为0.1Mpa,即14.5PSI)。
7、手动:主要是用于刚开始调机的时候,按“手动”按钮调节,火焰调好后,即可按“自动“进行试验,一般情况,本公司工程人员已按标准调好,操机人员可直接做试验,若有需要,做适当调节即可。
8、自动:试验机的喷灯火焰调节好后,做试验时,按自动即可。
9、电源:开关机的按钮。
10、复位:当操作人员需要重新做试验时或停止时,按“复位“按钮即可。
11、空气流量:记录空气通过的流量(按标准流量为10L/min±0.5L/min),操作人员可根据需要做适度调整。
12、燃气流量:记录燃气通过的流量(按标准流量为650mL/min±30mL/min),操作人员可根据需要做适度调整。
13、照明:控制灯光开关。(注意:试验期间必须关闭)
14、排烟:控制排烟扇开关。(注意:试验期间必须关闭,试验完成后,因有大量烟雾产生,必须打开排烟扇排烟3分钟以上,方可打开门操作。)
