一、适用范围：
适用于洒水喷头功能试验；
适用于洒水喷头溅水盘强度试验。
压力供水系统为共用，采用集中供水系统
在0.035MPa、0.35MPa和1.2MPa压力下，分别取8只喷头试样进行功能试验，试样启动后，试验的压力不低于0.035MPa、0.35MPa和1.2MPa的75%，当一个或多个动作零件滞留在溅水盘框架组件上超过60s时，即认为发生沉积现象；
在0.035MPa(干式喷头为0.05MPa）、0.17MPa、0.35MPa、0.5MPa、0.70MPa、0.85MPa、1.0MPa和1.20MPa压力下，分别取10只EC喷头试样进行功能试验，试样启动后，试验的压力不能低于启动前压力的75%，当一个或多个动作零件滞留在溅水盘框架组件上超过10s时，即认为发生沉积现象；
二、符合标准：
符合GB5135.1-2019《自动喷水灭火系统 第1部分 洒水喷头》第 7.8“功能试验”、7.12节“洒水喷头溅水盘强度试验”。
三、主要技术参数：

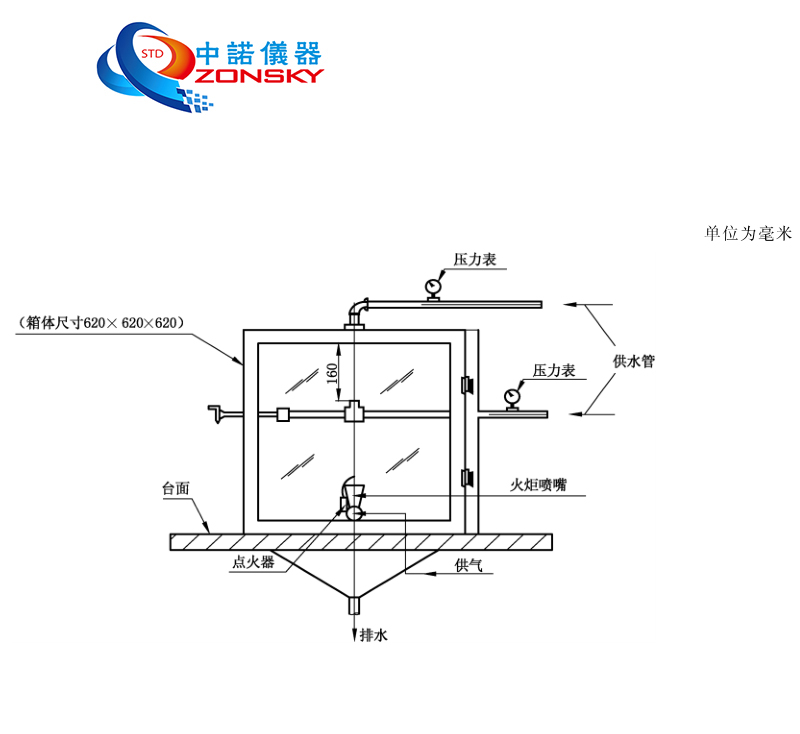

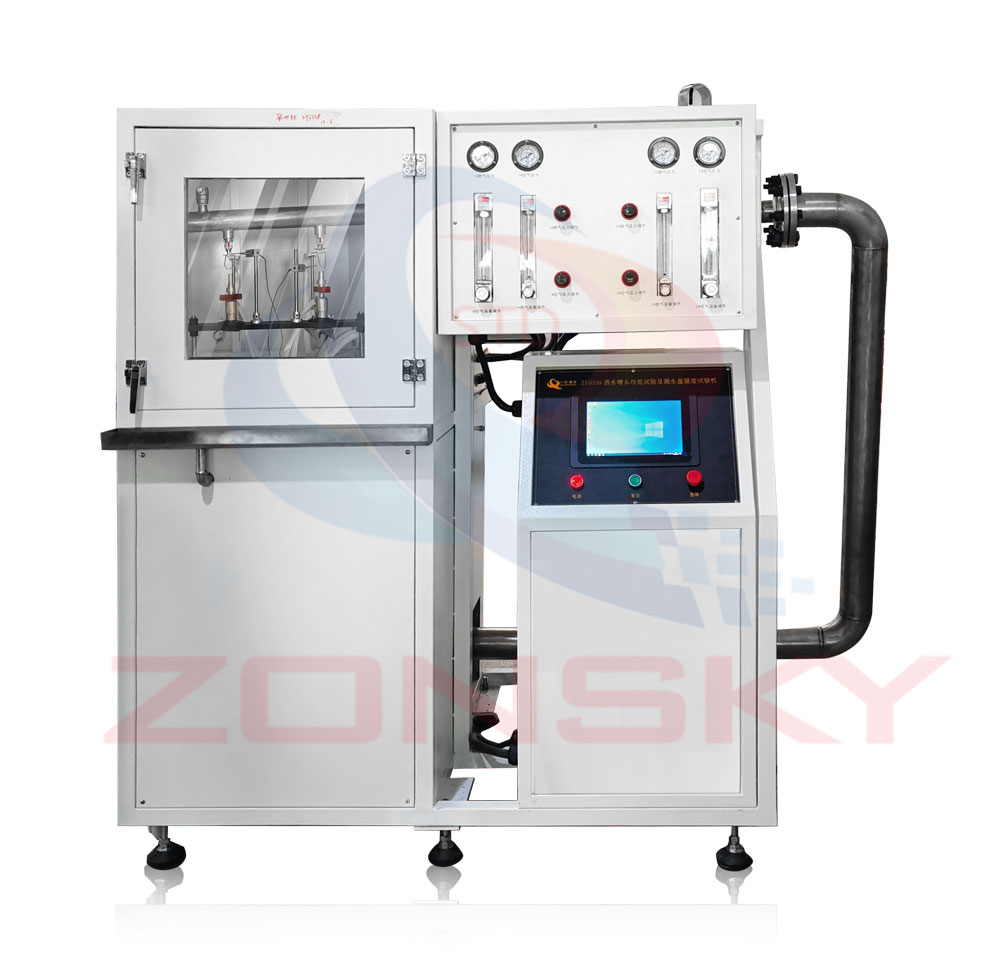

3.1仪器组成：箱体、压力源、加热装置、试验管路等组成
3.2箱体：
3.2.1箱体尺寸：620mm*620mm*620mm；
3.2.2为双层结构，内为2.0mm厚的不锈钢，中间为隔热棉，外围高温静电烤漆；
3.2.3前面方便开启的门，门上设有观察窗，观察窗为石英玻璃；
3.2.4下面设计为锥形，便于排水；
3.2.5中间和顶部安装做试验的供水管。
3.3压力源：
3.3.1供水压力：0.001MPa~1.5MPa可以任意设定;
3.3.2压力测量：采用高精度压力传感器；
3.3.3压力精度：±0.003MPa；分辨率为0.001MPa；
3.3.4在0.05MPa及以下压力试验时，可调压力步进为0.003MPa；在0.05MPa以上压力试验时，可调压力步进为0.01MPa，
3.3.5供水流量:0-500L/min;
3.3.6稳压装置耐压：5MPa
3.3.7压力采集间隔：＜100ms；
3.3.8变频器调频范围：0-50Hz；
3.4加热装置：
3.4.1采用燃气燃烧器
3.4.2燃烧温度范围：RT~450°C任意可设定；
3.4.3升温速率：试验箱内靠近喷嘴处温度由室温上升到（400±20）℃所需时间≤3min；
3.4.4温度测量：精度1级，显示精度士1℃
3.4.4燃气：纯度为95%甲烷；
3.4.5空气：由静音空压机产生。
3.4.6点火方式：高压电子自动点火。
3.5试验管路：
3.5.1管道为DN50mm;
3.5.2同时可以一次做两个试样；
3.6控制方式：
3.6.1采用触摸屏+PLC+模块；

3.6.2直接得出动压试验范围不低于静压75%的数值。
