ZY6448 消防泵组综合性能试验台(电动机消防泵组性能试验装置)

应用范围:

1、适用范围:

1.1适用于输送介质以清水、泡沫灭火剂或泡沫溶液为主要灭火剂的消防泵。

1.2适用于消防泵流量、压力、转速、轴功率、泵效率、连续运转、振动、联轴器测量;

1.3联轴器起动循环试验;

1.4工作压力0.20Mpa~4.0Mpa,

1.5流量:(35~720)m³/h

1.6通径为DN25~DN250mm

2、符合标准:

2.1符合GB 6245-2006消防泵》和GB/T3216-2016标准

3、主要技术参数:

3.1适用工件:DN25~DN250mm消防泵

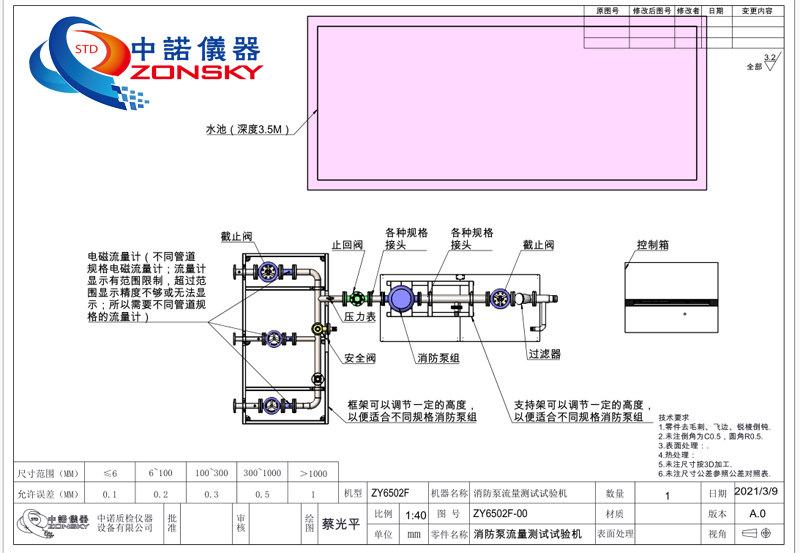

3.2主要配置:由储水、高压管路、高低压力泵、测量仪表及计算机集成控制柜组成

3.3试验介质:水;

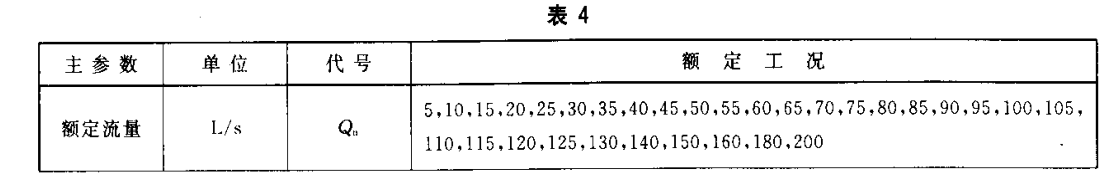

3.4工况流量性能试验见下表

3.5压力采集精度:±0.05MPa;

3.6压力传感方式:电流变送器方式;

3.7储水罐:采用水池储水;建议容积为3.5m深、长宽10米*10米(需方自备)

3.8转速测量:采用转速计测量

3.9振动:采用X、Y轴振动测量仪;

3.10温度测量采用温度热电偶,直径为1.0mm k型热电偶,温度范围为0~300°C

3.11电源:AC380V,功率:250KW;

3.12控制箱:1200*750mm*1400mm。

3.13配件清单

序号

名称

规格

压力等级

数量

1

过滤器

DN250

1.6MPA

1

2

截止阀

DN250

6.4MPA

2

3

截止阀

DN150

6.4MPA

1

4

截止阀

DN100

6.4MPA

1

5

电磁流量计

DN250

6.4MPA

1

6

电磁流量计

DN150

6.4MPA

1

7

电磁流量计

DN100

6.4MPA

1

8

压力表

0~6MPA

4

9

安全阀

5.0MPA

1

10

转速计

0~5000r

1

11

止回阀

水平

6.4MPA

1

12

法兰板

DN100~250

1.6与6.4MPA

若干
