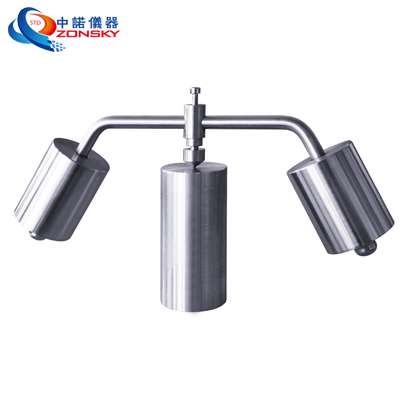

ZY6179 球压试验装置

球压试验装置是配合老化试验机做恒温球压试验的一种装置,是针对热塑材料耐异常热引起的热变形的防真试验,符合GB4706、GB2099、GB4943及VDE0620等试验。

应用范围:

一、球压试验装置适用范围
适用于考核对绝缘材料制成的电器外壳、外部零件及塑
胶的耐热试验。
二、球压试验装置符合标准
符合标准:GB/T 2099、GB/T 561、UL817
三、球压试验装置主要参数
压力荷重:20N
压头直径:R=2.5mm
本装置需要与ZY 6011A换气式老化箱或精度在±2℃老化箱配合使用
四、球压试验装置试验方法:
球压试验是将规定钢球(Φ5.0 mm)和总试验力 20N±0.02N的球压试验仪,压在呈水准状态且置于加热箱内的试品表面上,在试品规定的温度下经60min+2min/0min后,将试品快速(<10S)浸入20℃±5℃水中冷却6min±2min,从水中取出3min内测量试品表面压痕直径,视压痕直径是否超2 mm来评定试品在该规定的温度下的耐热变形能力。
1、取样
对每个被试护套,在除去外护层(若有的话)和所有内部组件(线芯,填充物,内护层,铠装等,若有的话)长为250mm-500mm的样段上截取相邻三个试样。试样长度应为50-100mm(直径大的取较大值)。
2、试样在试验装置中的位置
试样置于圆矩形支架上,然后用球压施力部分压住试样,将整个球压试验装置放入老化试验箱内。
3、试样加热
试验应在空气烘箱中进行,试验设备和试样放在烘箱中不应振动;或者放在有防振支架的空气烘箱中进行。任何可能引起试样振动的设备诸如鼓风机等,不允许直接与烘箱接触。烘箱中空气温度应一直保持在有关电缆产品标准规定的温度。未预热的受压试样在烘箱中放置的时间按有关电缆产品标准规定,如电缆产品标准没有规定,则按如下规定:
试样外径D≤15mm时为4h;
试样外径D>15mm时为6h。
4、试样冷却
规定的加热时间结束后(见试样加热),试样在烘箱中,在压力作用下应讯速冷却,可用冷水喷射压着钢球来冷却。绝缘试样冷却至室温并不再继续变形后,从试验装置中取出,然后浸入冷水中进一步冷却。
5、压痕测量:具体测量方法详见恒温球压试验机之手册中的测量部分。
6、试验结果的评定:
从每个试样上切取的三个试片上测得压痕中间值,应不大于试样绝缘厚度平均值的50%。
(注:所定的50%这个值与公式的基本原则有关,并且对所有材料都是一
样的。试验严格程度仅随系数K的变化而变化,但50%这个值不变)。
