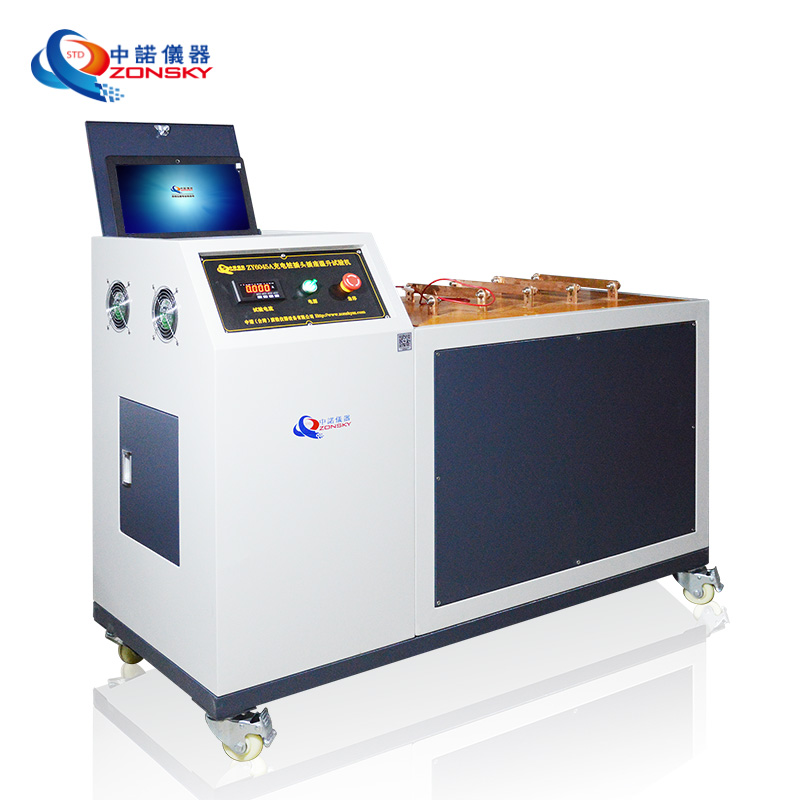

ZY6045A-400A 充电桩插头插座温升试验机

充电桩插头插座温升试验机适用于供电插头、供电插座、车辆插头和车辆插座温升试验。

应用范围:

ZY6045A充电桩插头插座温升试验机


一、充电桩插头插座温升试验机适用范围:
适用于供电插头、供电插座、车辆插头和车辆插座温升试验。表面温度和端子温度其要求如下:
a)供电插头和车辆插头的抓握部位,其允许的最高温度不能超过
————金属部件50°C
-------非金属部件60°C
b)供电插头和车辆插头可以接触的非抓握部位,其允许的最高温度不能超过
————金属部件60°C
-------非金属部件85°C
试验方法:将插头或插座两极短接后(最好用连接线焊接),尾部接在电流输出接线柱上,然后接通电流,按标准GB/T20234.1-2015表4要求设定好所需试验、电流及时间后,测试插头或插座的插片与导体铆合处的温升数值在经过一定的时间及电流负载后的温升数值是否符合标准要求
二、充电桩插头插座温升试验机符合标准:
2.1符合GB/T20234.1-2015《电动汽车传导充电用连接装置第1部分:通用要求》;
2.2符合GB2099.1-2008、IEC60884-1:2006标准要求;
2.3符合GB/T11918.1-2014、IEC60309-1:2012标准要求。
三、充电桩插头插座温升试验机主要特点:
3.1采用计算机和采集卡实时自动记录和实时显示每组温度曲线,以及超限标准试验条件报警提示。通过数据处理软件可以生成各种报表并打印报表;
3.2具有试验条件如电流、时间等软件和硬件设定;
3.3 用于考核电器附件在接上负载电流时其表面发热情况,电极温升是否符合标准的要求,能有效检测插销和插座的插套是否偏薄,插头和插座是否配合良好;
四、充电桩插头插座温升试验机主要技术参数:
4.1本测试仪由三部分组成:交流电流负载柜、插头插座连接试验部分、计算机控制和数据处理部分组成;
4.2输出电流:AC0-600A连续可调;
4.3输出电压:AC24V
4.4测试工位:五工位
4.5温升记录仪测试通道:五组共20个
4.6温度测试范围:-50℃~260℃
4.7温度采集时间:3次/s
4.8试验时间设定:0~99.99M/H任意设定
4.9电源:AC380V,15KW
