ZY6014I-VB 纺织品垂直燃烧试验仪
一、适用范围：
1.1 适用于各类织物和制品垂直方向底边点火时燃烧性能的测定。
1.2 适用规定点火器产生的火焰，对垂直方向的试样底边中心点火，在规定点火的时间后，测量试样的续燃时间、引燃时间及损毁长度。
二、符合标准：
2.1 符合GB/T5455-2014《纺织品燃烧性能 垂直方向损毁长度、阴燃和续燃时间的测定》。
三、主要参数：
3.1试验箱内尺寸：长329*深329*高767（mm）。采用钢板经静电高温烤漆制成。
3.2试样夹：由两块厚2.0mm、长422mm、宽89mm的U形不锈钢板构成，其内框尺寸为356mm*51mm。
3.3点火器：
3.3.1结构：管口内径为11mm，管头与垂线成25°角；
3.3.2压力：点火器入口压力为17.2±1.7kpa；
3.3.3点火时间：0~99.99s/m/h，可任意设定，时间控制精度为0.05s；
3.3.4燃气：条件A燃烧采用丙烷气体，条件B燃烧采用纯度97%的甲烷；
3.3.5火焰高度：20~60mm可调；
3.4支承架：固定试样框架；
3.4.1由一个矩形金属框架组成，沿着长560mm,宽150mm的矩形框架的长边安装12个试样固定针，试样固定针距离底边的距离分别为5mm,10mm,190mm,370mm，550mm和555mm,固定针的长度为30mm.
3.4.2模板：用于取样作试样打孔使用。
3.5计时装置:在三个标记线处分别计时装置，当每个标记线消断时计时自行停止。
3.6试验电源：220V±10％/50HZ；
3.7燃烧气源：工业用丙烷或丁烷气体；(客户自备)
3.8客户需准备试样尺寸：

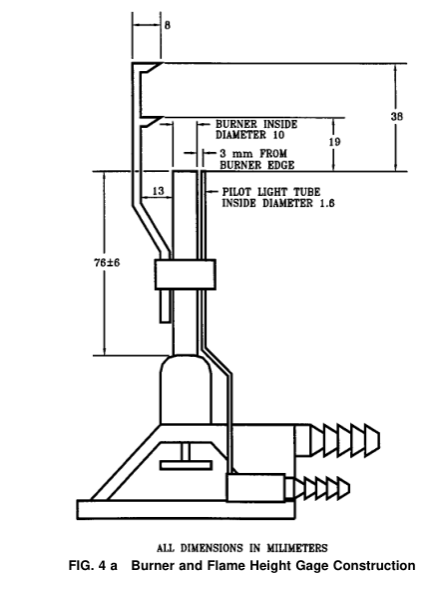

3.9燃烧喷灯：喷嘴口径：￠0.19mm.见下图

3.10火焰高度：表面点火内焰高度25mm,底边点火内焰高度40±2mm；
3.11燃气压力：17.2kPa士1.7kPa；
3.12燃烧计器：99.99H/min/s任意设定；分辨率：0.01s/min/h,精度：0.1s
3.13延燃计器：99.99H/min/s任意设定；分辨率：0.01s/min/h,精度：0.1s
3.14点火器轴线与试样表面夹角：0°/90°可专转换；
3.15点火系统：高压电子自动点火；
3.16点火器：采用自动移动和角度自动转换。
四、设备结构：
4.1本机器一体式结构，控制面板位于仪器的右侧；
4.2燃烧箱尺寸：L350*W350*H767（mm），底部均匀排列6个12.5mm的进气孔
4.3机箱材质：燃烧箱体采用优质(t=1.2mm)304不钢板，数控机床加工成型，圆弧造型美观大方。
4.4喷灯：由我公司自制，黄铜材料，完全符合GB/T5456标准要求。
4.5其它机械零件材质采用304不锈钢或A3料加厚电镀，防腐防锈。
