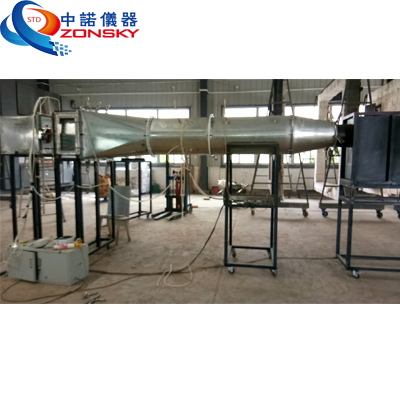

ZY6239C挡烟垂壁漏烟量试验装置

1、适用范围：

适用于挡烟垂壁漏烟量。

2、符合标准：

2.1 符合GA533-2012《挡烟垂壁》第5.1.4节“漏烟量”标准要求

3、主要技术参数：

3.1试验设备组成：耐火试验炉（另配）、气体流量测量系统、温度测量系统和压力测量与控制系统等四大部分组成。见图1

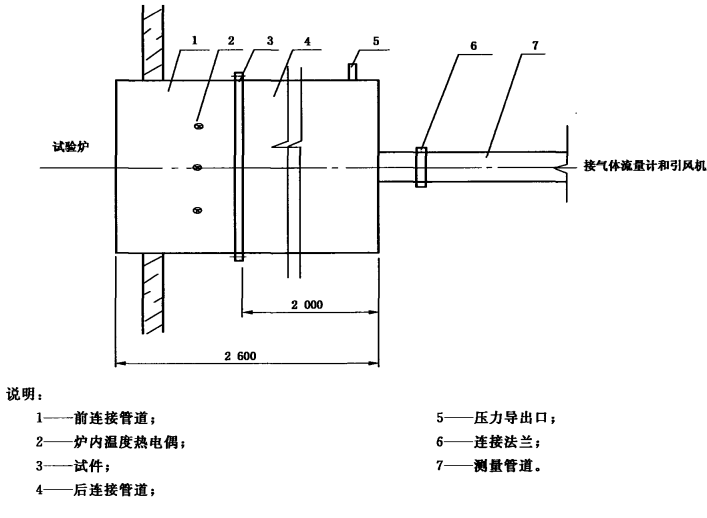

图1挡烟垂壁漏烟量试验设备示意图

3.2须与我公司ZY6248建筑构件耐火试验垂直炉配合使用；

3.4气体流量测量系统：

3.4.1组成：由连接管道、气体流量计和引风机系统组成。

3.4.2连接管道：有直管道和变径管道组成；

3.4.3直管道：钢板厚2.0mm，长2米，管径为DN300;

3.4.4变径段：矩形阀门，管道开口的宽度和高度与阀门的出口尺寸对应；圆形阀门，管道开口的直径与阀门的出口尺寸对应；标配为3.5#、4#、5#矩形变径管道。

3.4.5气体流量计：采用标准孔板，压力采用微差压力计，在测量的管道前端安装了气体流动调节器；

3.4.6引风机系统：

3.4.6.1引风机：5kw；

3.4.6.2进气阀：DN300;

3.4.6.3调节阀：带有变频器调节风量及压力；

3.4.6.4引风机与测量段连接采用软性管道连接。

3.5温度测量系统：

3.5.1炉内温度测量：

3.5.1.1炉内温度测量：共5支，其中1支设在挡烟部件的中心，其余4支分别

设在挡烟部件1/4面积的中心，各热电偶测量点与挡烟部件之间的距离应为（100士10)mm；

3.5.1.2管道温度测量：采用丝径为0.5mm的k型热电偶，测量点位于标准孔板后测量管道的中心线上，与标准孔板之间的距离为测量管道直径的2倍。

3.5.1.3温度测量量程：为0~1000°C;

3.6压力测量与控制系统：

3.6.1压力测量：采用压力传感器，量程为100~1500pa；

3.6.2安装位置：距试样的距离为1500mm；

3.6.3控制系统：启动引风机，调节引风机系统的进气阀和调节阀，使试件前后压差保持在（25士5) Pa。控制耐火试验炉内温度在2 min内达到（200士15) t。待稳定60 s后，测量并记录标准孔板两侧差压、孔板前气体压力和孔板后测量管道内的气体温度。

3.7测量仪表精度：

3.7.1温度：±2.5°C;

3.7.2压力：±3Pa；

3.7.3流量：±2.5%。

3.7.4采集频率：6次/min；

3.7.5配有大气压测量传感器。

3.8控制系统：

3.8.1采用计算机、采集卡控制。实时抓取和记录数据，并通过计算机自动计算出漏烟量。

3.8.2计算机通过控制变频器，即控制阀前后的气体静压差为（25士5) Pa；

3.8.3通过采集气体温度、试样前后压力、大气压力通过公式计算出漏烟量。
