ZY6819新型地下结构热力耦合综合实验系统

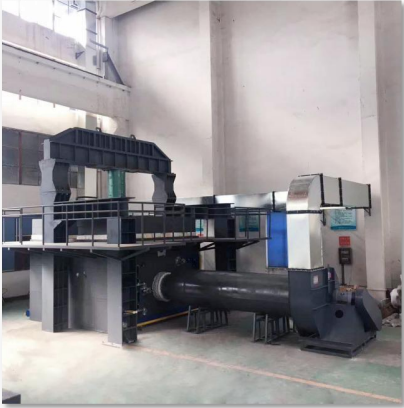

部分客户现场实验室图



1.1主要用于开展混凝土结构在热力耦合作用下耐火性能试验,包括缩尺隧道管片、梁、板、柱、墙等构件的耐火性能试验。
二、技术要求:
2.1可模拟多种边界条件:两端铰支、两端固定、两端滑动、荷载边界、位移+荷载边界等。
2.2力值加载:竖向荷载最大为300吨,轴向为50吨;
2.3升温曲线:满足ISO834升温曲线和隧道火灾升温曲线;
2.4可实现位移控制、荷载控制与混合控制的加载方式,如图1所示。
2.5同时设有高温位移场(非接触式测试系统)和温度场测试系统,可实时监测结构在热-力耦合作用下结构位移场的分布、温度场的分布。
图1、新型地下结构热力耦合综合实验系统
二、参考标准:
2.1符合ISO 834-1:1999 《 Fire-resistance tests — Elements of building construction — Part 1: General requirements Abstract》;
2.2符合EN1363-2:1999《fire resisitance tests-- part 2:alternative and additional procedures》
三、主要性能特点:
3.1采用高精度采集卡,收集各路的温度、压力、流量等多方面的数据,经微机分析、处理和控制产生实时再现的燃烧时的真实信息,并经微机分析判定直接得出结果;整机全部采用优质器件,确保系统高品质,高速度运行,具有先进性。
3.2采用高精度采集卡+多路模块+微机,实行PID全自动控制方式,稳定性、重复性、再现性优。
3.3采用WINDOWS XP操作界面、全球精密设备专用开发软件LabView,界面风格清新、美观、简捷。测试期间实时显示测量结果并动态地绘出完美曲线,数据可以永久保存、调阅和打印输出,可直接打印报表。具有高智能、引导式菜单操作,简便直观的特点,使试验结果更加准确。
3.4炉子建造:炉子建造应采用四层结构,内层为1300°C时,外层温度为常温;使用寿命长,内层的保温材料容易更换。
四、工程安装与整体规划:
4.1试验炉使用50kg灌装组合式液化石油气作为燃料,采用自动化控制电路,试验时当压力低于设定值,液相切换阀会自动转换到另一组,这样可防止试验中燃气突然耗尽,使试验中断。
4.2为了使气化后燃气充分燃烧,增加了空燃比例阀,自动调节空气和燃气的比例,可达到最佳燃烧热值。
4.3燃烧器:带点火不着和火焰熄灭自动报警装置。
4.4燃烧器:1套为纤维类火灾升温(2套为烃类升温)。
4.5燃料消耗量:燃料消耗量能满足试验升温速度控制,含有多种工作模式,以适应在各种工作模式下相应经济的燃气使用量。
五、主要技术参数:
5.1仪器组成;耐火试验水平炉、燃烧控制部分、压力释放和压力测量系统、烟气排放系统、温度测量和控制、纵向和横向加载系统、计算机控制系统及专用试验软件。
5.2试验炉:为小型水平卧式试验炉,炉内尺寸800mm(长)*600mm(宽)x500mm(深)。
5.3炉体结构:炉体采用含锆高温棉,耐高温1650℃,耐火砖、隔热高温纤维棉,外加框架以及厚5.0mm钢板组成;
5.4高压燃烧器:
5.4.1采用150kw功率液化石油气燃烧器2套,燃烧器有空燃比例控制、配置相应的燃气调节阀、空气调节阀达到最佳燃烧效果。为保证安全,燃烧器选型及部件全部应采用国际知名品牌;
5.4.2燃烧器:带点火不着以及火焰熄灭自动报警装置;
5.4.3 空燃比例控制:自动调节空气和燃气的比例,使燃气能充分燃烧;
5.4.4点火控制方式:采用计算机程序自动高压电子点火控制方式;
5.4.5炉内用燃烧器数量满足标准时间-温度曲线和隧道火灾曲线要求,并保证炉内各点温度的均匀性。
5.5燃气管路和空气管路:由变频器、蝶阀、空燃比例阀、手动蝶阀、点火控制器、高低压力开关、燃气泄漏报警器、不锈钢软管、燃气高压软管等组成。
5.6温度测量系统:
5.6.1炉内温度测量:采用符合GB/T 16839.1规定的直径为2.0MM的S型热电偶测量。其热端伸出不锈钢套管或瓷套管长度为25mm,热电偶数量为2支,左右侧各1支。热电偶符合GB/T9978.1-2008和GB/T9978.5-2008规定;
5.6.2环境温度测量:采用直径为3.0MM的铠装热电偶偶,符合GB/T16839.1规定的K型镍铬-镍硅的热电偶。
5.6.3 炉内温升曲线:每次最大燃烧持续时间 360min,最高温度1300℃,温升曲线按下表进行,升温曲线公式:T=345 lg(8t+1)+20
图3、隧道火灾RABT-ZTV曲线
5.7炉内压力测量系统:
5.7.1炉内压力测量:测量范围0-100Pa;采用美国进口微差压力计,为T形测量探头,测量精度±0.5pa.一个,具有超压保护功能,炉内压力高于100Pa执行程序超压保护,停止供气,终止试验;符合GB/T9978.1-2008标准。
5.7.2炉膛内压力每间隔5min记录一次。数据采集为3次/秒。炉膛压力控制及数据采集;
5.7.3 T形测量探头:采用USU310S耐高温的不锈钢管,从炉内穿过炉墙到达炉外,炉内和炉外的压力保持同一水平高度。
5.8整体测量仪器的准确度:符合GB/T9978.1-2008标准。
5.8.1测量温度:炉内 :±15℃;
5.8.2环境及背火面:±2.5℃;
5.8.3炉内压力:±3 pa;
5.8.3时间:±1s/h;
5.9空气助燃系统:采两组1.5kw助燃风机提供空气。在炉体外装有¢100mm的主空气管道,然后
分两支连接到每个高压燃烧器,由空燃比例阀控制空气和燃气的比例达到最佳燃烧状
5.10压力释放系统:
5.10.1在炉体壁后侧炉壁上装有两个排烟孔,连接到排烟管道,将炉体内的烟气排出控制压力。控制炉内压力。压力释放风机采用耐高温3kw强力风机以及变频器进行控制,其风量大小由计算机程序自动控制以达到燃烧、压力和排烟的要求。
5.10.2压力释放管路:在炉膛内的部分采用耐高温的直径100mm,USU310S不锈钢管,能耐高温1300℃,在上开有手动阀作风冷却。
5.10.3炉膛压力控制及数据采集,炉膛压力能符合GB/T9978.1-2008标准要求与排烟系统组成控制回路进行实时控制;
5.11加载装置、加载地基:见图13
5.11.1采用液压集中加载,加载量为3000KN。满足GB/T9978.5-2008要求;
5.11.2纵向两点加载,加载能力3000kN。横向加载为两侧加载,分别为500KN;
5.11.3加载地基:采用整个炉子为贯穿式地基,长3.0m,宽1.5m,内含400型H钢,然后用混凝土制成;
图4加载装置以及加载地基
5.11.4反作用力架:纵向>3000KN,横向大于500采用内含混凝土的加固横梁。见图4
5.11.5 加载设备参数(包含加载速率、加载控制方式、数据采集等,包含横向的加载控制参数)
5.11.5.1加载控制方式:采用3000kN液压工作站,缸径400mm的主要元件为国内知名品牌;
5.11.5.2加载速度:(50~200)mm/min;
5.11.5.3加载行程:300mm;
5.11.5.4数据采集:通过位移传感器、压力传感器采集数据,有计算机远程控制;
5.12计算机控制系统及数据采集:见图5和图6
5.12.1采用计算机控制。数据采集分析软件能基于OPC开放式,利于后续功能开发,以及数据采集的添加;包括:主控界面,炉温曲线界面,压力显示、试件温度界面、具有历史数据存储、查询等功能以及可转为EXCEL文档保存。
5.12.2 试验记录(3秒/次)按编号存储,可随时查询;可以实时查看试验报表打印效果,只需点击开始、计算和保存等按钮就可完成,使用简便。
5.12.3 同时增加数据调取功能,可以加载以往的实验数据进行从新计算并形成报告。
5.12.4控制系统硬件:台湾台达PLC一套;采用高精度采集卡通道为个以及多路温度变送模块。
5.12.5软件终身免费升级;
5.12.6燃气泄漏装置二套。
需要了解更详细的 “ZY6819 新型地下结构热力耦合综合实验系统” 资料和报价,请加微信:13723549851
