适用范围：

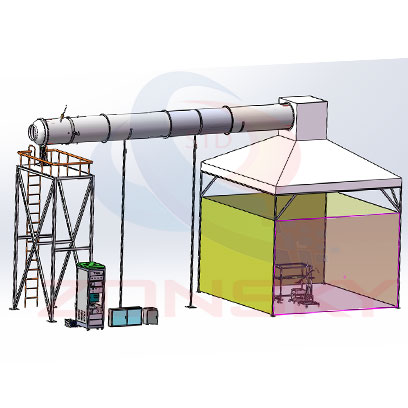

ZY6816-3MW大型多海拔环境隧道火灾燃烧特性测试系统，适用于隧道车辆及材料在多海拔环境研究隧道火灾燃烧特性测试，燃烧时测试功率3MW；此设备为非标定制。

三、参考标准：

1、依照UL9540A《Test Method for Evaluating Thermal Runaway Fire Propagation in BatteryEnergy Storage Systems评定电池储能系统热失控火灾传播的试验方法》标准设计；

2、参考GB/T27904-2011《火焰引燃家具和组件的燃烧性能试验方法》标准；

3、参考ISO9705.1~2:2016《Reaction to fire tests — Room corner

test for wall and ceiling lining products —Part 1:Test method for a small room

Configuration》标准；

4、参考GB/T25207-2010《火灾试验表面制品的实体房间火试验方法》标准。

二、设备主要优点：

2.1高海拔隧道空气稀薄含氧量低，低氧气的处理：供给气流采用鼓风机和制氮机的方

式，向试验区供给空气，维持氧气在不同海拔下的氧气含量，通过丙烷燃烧盘在不同海

拔下的氧气含量来标定设备准确性。

2.2温度的测量：热电偶是火灾试验中最常用的温度测量仪器 之一。。在该试验中，所采用的热电偶材料为K型热电偶，可以直接测量温度范围从0 ～ 1 300℃ ，热电偶的直径为 3 mm。试验中采用温度模块和热电偶，通过温度模块采集数据跟电脑相连接， 通过LabView采 集软件对热电偶采集的温度进行采样并转换为实时温度测量值在计算机上实时显示和生产温度曲线。

2.3总烟生成测量：

2.3.1通过发射和接收装置来测量；

2.3.2测量装置安装在排烟管道烟气分布均匀的位置，光束能垂直穿过排烟管道，光学烟密度计的安装不应影响测速及取样，光学烟密度计的玻璃窗宜选用石英玻璃。

2.3.3控测器线性度≥99.8%，不稳定度<0.1%.光源接收精度0.1%。

2.4火源装置：采用丙烷试验装置，通过质量流量计控制燃气和空气；

2.5技术设计先进性：

2.5.1一键式操作、把繁琐运算、数据采集和分析都集中在LabView软件里执行；

2.5.2可设置各个传感器校准模式，包括分析仪、微压差传感器、烟密度测量系统、称

重装置、质量流量控制的单点或双点校准，以获得最佳线性；

2.5.3状态检查界面:可一目了然的获取仪器的各个传感器部件的工作状态；可记录各个传感器的工作数值，包括微压差传感器、烟囱温度、分析仪；报告模板为EXCELL格式，可显示图形及数值模式；

2.5.4软件操作系统：可收集记录总耗氧量、气体浓度、温度、有效燃烧热(EHC)、孔板流量计、热电偶、试样点燃时间（TTI）、着火时间（温度）、熄灭时间、有毒气体生成速率(选配）等试验数据的输出，可保存打印; 具有强大的功能，尤其是可以多曲线对比，可以直观比较材料的燃烧特性的差别；

2.6可靠性、稳定性、耐用性：

2.6.1采用进口分析仪、性能稳定、经久耐用；

2.6.2耗氧量分析数据：多次标定和重复测试系数偏差不超过5%，且校准之后设备运行稳定，保证了测量结果的真实可靠；

2.6.3采用质量流量计控制：由计算机可完成全自动控制、控制精度高、反应速度快；

2.6.4内部结构采用USU304不锈钢制成，防腐蚀性好、耐用性时间长；

2.6.5在不同海拔高度（0~5000m）测试程序可随时转换。
