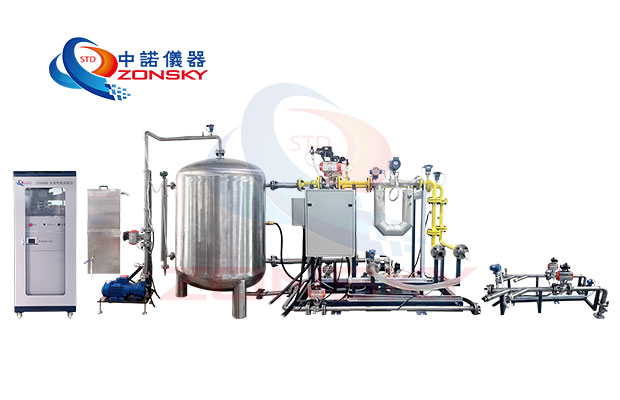

ZY6448B水泵特性试验台，由微机测控系统的硬件部分适用于（自带汽油机或试验台电机驱动情况下）离心式和往复式的背负式森林消防泵性能的自动化检测，离心泵、消防泵、往复泵、容积泵、自吸泵回转动力泵的性能试验（开式试验台，特性曲线不含汽蚀试验）、密封强度试验、 静压强度试验、 真空密封试验、 引水装置性能试验（时间和可靠性等）、 机械性能试验、 连续运转试验、 倾斜试验、启动性能试验 1m、3m、7m吸程试验。其中密封和强度、真空密封为独立撬装箱体设备。

GB 6245-2006 《消防泵》

GB/T 40347-2021 《植物保护机械往复式容积泵和离心泵试验方法》

GB/T 7784-2018 《机动往复泵试验方法》

GB/T 9234-2018 《机动往复泵 》

GB/T 40077-2021 《往复式容积泵和泵装置技术要求》

GB/T 19840-2005 《回转容积泵技术要求 》

GB/T 25141-2022 《自吸式回转动力泵 》

团体标准报批稿  《偏摆式自吸森林消防泵》

Q/QN005-2014 《森林消防泵》

GB/T 3216-2016 回转动力泵 水力性能验收试验 1级、2级和3级

GB/T20801-2006《压力管道规范 工业管道》

GB/T 14976-2012 《流体输送用不锈钢无缝钢管》

GB/T 9112～9125-2010 《钢制管法兰、垫片、紧固件》

HG/T 20592～20635-2009《钢制管法兰、垫片和紧固件》

主要参数

技术标准及测量精度：符合GB 6245-2006 《消防泵》、GB/T3216-2016 《回转动力泵性能验收试验 1级、2级和3级》及GB/T 7784-2018《机动往复泵试验方法》并达到Ⅰ级精度要求。

测试的主要参数范围：

测量流量：0～540L/min；（采用电磁流量计，传感器单独走线，接仪表部分转换，4～20mA电流信号输出）；

流量计精度：0.5%（水）

最大扬程： 1000 m（采用压力变送器分别测量泵进出口压力，其中进口负压力变送器,4-20mA电流信号输出，出口压力4～20mA电流信号输出。

出口压力传感器 0～10 Mpa      压力传感器精度±0.25%。

吸口负压力传感器 0～-0.1 Mpa  压力传感器精度±0.25%。

转速：500～10000rpm。

介质温度RT， 传感器0～100℃   传感器精度±0.3℃ 。

驱动电机功率：≥11kW。

扭矩范围：低速≥20Nm，高速≥10Nm。

试验管道：泵吸入口DN50,25,出口 DN50,25，配置现有样品表其他备用管路接口。

系统承压：泵出口管路10MPa，管路设计选件压力10MPa。泵入口管路1MPa，管路设计选件压力1.6MPa。

系统上位机采用工业控制计算机，下位机采用PLC。H-Q曲线、P-Q曲线、RPM-Q曲线实时显示。

水泵特性微机测控系统具有自动控制功能，水泵工况采用变频调节，阀门采用电动调节方式，DN50；

试验台可以对泵入口压力、出口压力、转速、扭矩、流量等参数进行测量和控制，采用工控机自动控制和数据处理。能够实现水泵性能测试、测试数据及曲线绘制，输出报告(EXCL)。

系统管路采用防腐管路。

工作条件：温度5℃- 40℃，湿度≤95% 。
