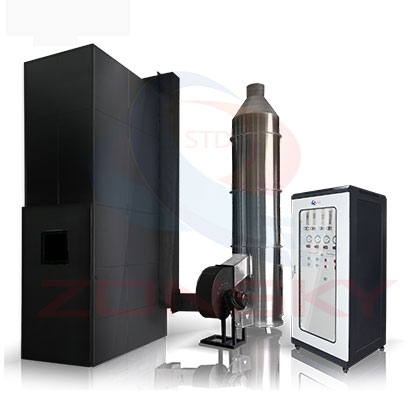

ZY6014D 成束线缆燃烧试验机+烟尘净化系统

ZY6014D成束线缆燃烧试验机是严格按照GB/T18380.31-2008等标准要求生产,用来评定垂直安装的成束电线电缆或光缆在规定的条件下抑制火焰垂直蔓延的能力;即用于测定阻燃电线电缆阻燃性能。

ZY6014D成束电线电缆垂直燃烧试验机应用范围:

  ZY6014D成束电线电缆垂直燃烧试验机是严格按照GB/T18380.31-2008等标准要求生产,用来评定垂直安装的成束电线电缆或光缆在规定的条件下抑制火焰垂直蔓延的能力;即用于测定阻燃电线电缆阻燃性能。

ZY6014D成束线缆垂直燃烧试验机
符合GB/T19666-2019标准阻燃性能的成束线缆阻燃性能要求
试样非金属材料体积7L/m,供火时间40mm;
试样非金属材料体积3.5L/m,供火时间40mm;
试样非金属材料体积1.5L/m,供火时间20mm;
试样非金属材料体积0.5L/m,供火时间20mm;
严格按照GB/T18380.31-2008设计,满足GB/T18380.33、GB/T18380.34、GB/T18380.35、GB/T18380.36试验方法。


ZY6014D成束电线电缆垂直燃烧试验机设备组成部分:

  1、实验装置

    a)、试验箱:实验装置应是一个宽(1000±100)mm,深(2000±100)mm和高(4000±100)mm的自立箱体。

    b)试验箱的后墙和两侧应采用传热系数约为0.7W?m-2?K-1的热绝缘,1.5mm厚的USU304不锈钢板,中间包覆65mm厚的保温矿物纤维,外为1.5mm厚的USU304不锈钢板。

  2、空气源:

    a)、进气口装有数显空气速度风速速计,空气的气体流量为(5000±500)L/min;

    b)、试验完毕后:如果停止供火一小时试样还在燃烧,设有报警和采用淋雨强行停止燃烧的装置;

  3、钢梯类型:宽(500±5)mm标准型钢梯宽(800±10)mm宽型钢梯材质为USU304不锈圆钢;

  4、排放净化物装置:

    a)、试验箱上部装有数显风速计确保风的流速小于8M/S,不会影响试验箱内空气流量;

    b)、烟雾的收集和洗涤烟尘装置:采用SUS304不锈钢,直径为800mm高度为3500mm。

  5、引燃源:

    a)、类型:引燃源应包括一个或两个带型丙烷燃气喷灯及其配套流量计和文丘里混合器。其供火表面应为钻有242个直径为1.32mm孔径的扁平金属板,这些孔的中心距离为3.2mm,分三排交错排列,每排分别为81、80和81个,分布在标称尺寸为257×4.5mm的范围内。另外,在喷火板两侧各开一排小孔,这些导向孔可保持火焰的稳定燃烧。

    b)、每个喷灯配备准确装置以控制丙烷和空气流入速率。可以采用转子流量计或质量流量计。

  6、引燃源位置:

    a)、喷灯应水平放置,距电缆试样前表面(75±5)mm,距试验箱底部(600±5)mm,并与钢梯轴线对称。喷灯供火点应位于钢梯两根横档之间的中心,并且距试样下端至少500mm。

ZY6014D成束电线电缆垂直燃烧试验机主要参数:

  主要材料:1.5mm厚的USU304不锈钢板;

  包覆材料:包覆65mm厚的保温矿物纤维;

  试验箱尺寸:宽*深*高 1000mm*2000mm*4000mm(±100)

  空气源:采用先进数显风速计

  气体流量:(5000±500)L/min

  喷灯:优质喷灯
