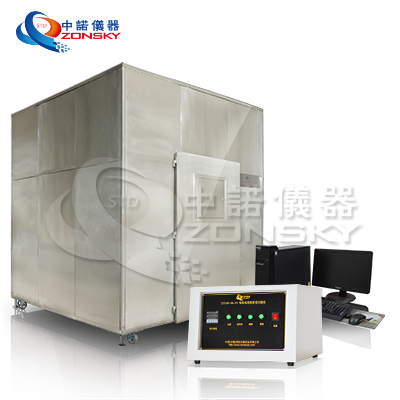

ZY6166 电线电缆烟密度试验机

电线电缆烟密度测试仪符合GB/T17651.1~2-1998《电缆和光缆在特定条件下燃烧的烟密度测定》标准,用来用来测定电缆和光缆在特定条件下燃烧时释出烟的浓度。

电线电缆烟密度试验机适用范围:

用来测定电缆和光缆在特定条件下燃烧时释出烟的浓度。

电线电缆烟密度试验机符合标准:

符合GB/T17651.1~2-1998《电缆和光缆在特定条件下燃烧的烟密度测定》。

电线电缆烟密度试验机特点:

本仪器涉及机械、光学、电子三个方面的专业知识,是机光电一体化产品,具有结构合理、性能稳定、操作简便等优点;WINDOWS XP操作界面、LabVIEW风格、完善的安全机制。测试期间实时显示测量结果并动态地绘出完美曲线,数据可以永久保存、调阅和打印输出,可直接打印报表。见下图

电线电缆烟密度试验机工作原理:

电缆或光缆在特定条件下燃烧的烟密度光测系统由光源、硅光电池接受器和计算机系统组成。光源产生的光通过3m×3m×3m的烟密度实验室,在光源对面的墙上形成一直径1.5m±0.1m 的均匀光束,安装在光束中心处的光电池检测来自光源的光束强度。当燃烧室内由于燃烧电缆或光缆产生大量烟雾时,烟把光电吸收掉一部分,达到硅光电池的光束强度就减弱,通过计算机系统对数据进行处理,就能够计算出相对于初始时为100%的具有线性响应的透光率It。

电线电缆烟密度试验机燃烧室:

采用SUS304厚1.5mm不锈钢固定在方通支架上,而构成整个立方体燃烧室。

内部尺寸:L3000*W3000*H3000(mm)

结构:正面带有玻璃观察窗,两侧相对的墙上各设一扇透明密封窗,尺寸为:100mmx100mm,让水平光测装置的光束透过,密封窗的中心距离地面的高度为2150mm。底部开有若干个通气孔,通气孔为100x500mm(50平方厘米)

底部装有六个轮子以及六个脚轮

顶部装有排气扇。

电线电缆烟密度试验机光测系统:

光源:进口石英卤素灯,标称功率:100W   标称电压:12V    标称光返量:2000~3000Lm

接受器:光谱响应与国际照明委员长(CIE)的测光仪相匹配。

安装:安装在长度为150的管子一端,另一端为防尘窗,管子內壁为光泽黑色,防反射。

透光率0%为无光线通过,透光率100%光无遮挡完全通过。

电线电缆烟密度试验机标准火源:

火源为1.0L酒精配置:乙醇90%、甲醇4%、水6%

酒精盘(燃烧舟):为不锈钢厚1.0mm,底面:210x110mm, 顶面:240x140mm,高度80mm,

安装位置:酒精盘架起距离与地面的高度为100mm,使空气流通。

烟的混合:

利用台式风扇使烟在燃烧室里均匀分布。风扇转轴距离地面高度250mm,具墙500mm,风量7立方米每分钟。试验期间空气由风扇作水平吹动。

空白试验:

目的是调节燃烧室内达到规定的温度,燃烧酒精灯使燃烧室的温度达到:25±5℃。

电线电缆烟密度试验机随机配件:

含透光率测量软件一套,可输出曲线和报表。见图1、图2。

含电脑和打印机各一台:电脑为联想品牌配置如下:CPU:E4300  主板:华硕P5KPL  内存:金士顿2G

 硬盘160G 显示器:15英寸液晶   光驱:三星DVD

含不锈钢排烟系统。(采用强力排烟并电闸控制如图)

放置本仪器实验室建议预留尺寸:高4.5Mx深4Mx长6m

实验室室温要求:25+5°C

电线电缆烟密度试验机环境使用条件:

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘。

附近没有强电磁辐射源。

设备周围留有适当的维护空间。

温度:5℃~30℃。

气压:86~106kpa。

AC220V/50HZ。

电压允许波动范围: 220V±10%。

频率允许波动范围: 50Hz±1%。

要求用户在安装现场为设备配置相应容量的空气、电力开关,并且此开关必须是独立专门供本设备使用。

设备不工作时,环境的温度应保持+0~45℃以内。
