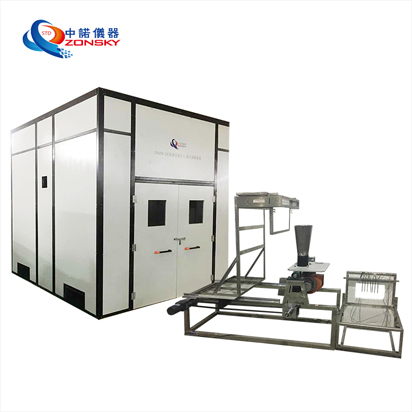

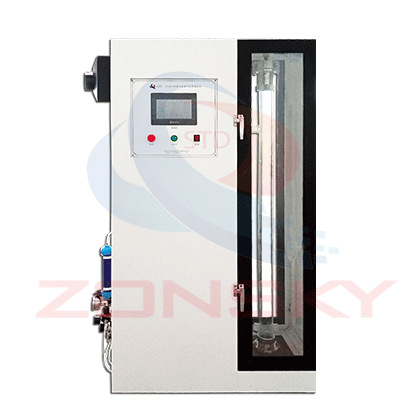

ZY6296飞机机载设备防火/耐火试验设备（实验室整体构造参考图）
适用范围：

适用于安装在固定翼螺旋桨飞机，固定翼涡轮喷气式飞机，涡轮风扇式飞机和直升飞机上的设备，可燃性和耐火性能测试.

符合标准：

符合RTCA DO-160G-2010之26章以及CCAR25-R4附录F标准要求。

设备优势：

3.1试验室能够强制通风和强制冷却通风，能够产生足够的气流排尽燃烧气体和烟；

3.2需要标准热流量密度测量装置（装置热转换铜管需要能够抵抗1200℃的燃烧温度）；

3.3设备能输出箱内温度、湿度、燃烧器热电偶温度曲线；

3.4设备具有一组抗高温的多视角拍摄机，能完整拍摄设备内的试验情况；

3.5设备配备若干个独立的耐高温陶瓷盒，用以保护线缆和非测试配备设备；

3.6设备具有可调、可更换的燃烧固定夹，用于夹持各类受试产品；

3.7设备配备一套煤油燃料供给系统，能为火焰喷灯提供足够储量和压力的燃料。

主要参数：

4.1仪器组成：设备为开放式结构。由标准火焰燃烧器、煤油储存罐、罐体加压装置、热电偶温度测量系统、自动控制系统和数据收集、处理等组成；

4.2标准火焰燃烧器：

4.2.1燃烧器：为液体燃料燃烧器，一个带火焰扩散器的火焰喷嘴，火焰强度可调，扩散器的几何规格和火焰出入口；

4.2.2带有延长管的枪式燃烧器与煤油一起使用（参见图26-16）。调整燃油流量和空气，以达到所需的火焰特性；

4.2.3 火焰喷灯及扩散器的位置可调，使从扩散器喷出的火焰向任一指定方向喷出，如火焰垂直向上、水平等方向

4.2.3火焰温度：

4.2.3.1温度测量热电偶：可实时对样品表面温度进行监测，材质为Ni-Cr或Ni-Al，感温丝径为0.6mm~1.0mm。外径不超过3mm；

4.2.3.2.燃烧器温度测量：采用耙式热电偶组件测量，通道数不少于7个，热电偶距离燃烧器100mm；

4.2.3.3燃烧器温度为1100°C±80°C。在测试期间三分钟内至少每30 秒获取温度数据，从而保证稳态条件。

4.3火焰强度（热流量密度测量装置）：

4.3.1热流量密度测量装置：由水冷铜管、热电偶、流量计、调节阀、低导热材料、燃烧器组成；见图5、图6

4.3.2水冷铜管：长380mm，直径为12~13mm，在测试前校准前，采用优质钢棉来清洗铜管，铜管内的冷却水流量可调，几何规格和安装规格见图5、图6；

4.3.3热电偶:测量前后的水温；

4.3.4流量计、调节阀：调节管道的水流速最低为500 lb/hr；

4.3.5提供的水温应在10°C 到21°C 之间；

4.3.6低导热材料连接两端的管道；

4.3.7燃烧器:为铜管提供大于4,500Btu/hr 的火焰热量；

4.3.8燃烧器热量转移到传热铜管中，并且进行三分钟的加热，确保条件稳定。然后至少每30秒记录一次入口和出口水温度。以确保执行计算时满足最低要求；

4.3.9标准热流量密度测量装置、装置热转换铜管能够抵抗1200℃的燃烧温度；

4.3.10 火焰喷灯能持续工作30min，两次连续工作的时间间隔≤1h；

4.3.11  火焰喷灯产生的火焰应能达到1100℃±80℃；
