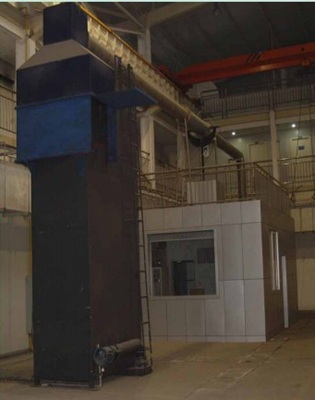

ZY6260 电缆电缆热释放速率测试仪/装置

中诺电缆电缆热释放速率测试仪符合标准GB/T31248-2014《电缆和光缆在受火条件下火焰蔓延热释放和产烟特性的试验方法》,用于测试建筑工程中使用的电缆及光缆燃烧性能试验、火焰蔓延(FS)、热释放速率(HRR)、产烟速率(SPR)、燃烧增长速率指数(FIGRA)、产烟总量(TSP)试验等。

电缆电缆热释放速率测试仪/电缆电缆热释放速率测试装置


电缆电缆热释放测试仪适用于建筑工程中使用的电缆及光缆燃烧性能试验。


试验可以得到电缆或光缆在特定燃烧条件下的下述特性:

---火焰蔓延(FS)

---热释放速率(HRR)

---热释放总量(THR);

---产烟速率(SPR)

---产烟总量(TSP)

---燃烧增长速率指数(FIGRA)

---燃烧的滴落物/微粒

符合标准:

符合中国标准GB31247-2014《电缆及光缆燃烧性能分级》

符合欧盟标准EN 50575:2014《电力、控制盒通信电缆在建筑施工期间要符合防火性要求》

符合标准GB/T31248-2014《电缆和光缆在受火条件下火焰蔓延热释放和产烟特性的试验方法》;

符合欧盟标准EN503992011《着火条件下电缆的通用试验,火焰蔓延试验中测量热释放量和冒烟量-测试仪器、程序和结果》。

符合中国公安部标准GA/T 716-2007《电缆和光缆在受火条件下的火焰传播及热释放和产烟特性的试验方法》。

主要特点:

我公司不但严格按照GB/T31248-2014标准设计,符合GB31247-2014电线和光缆燃烧性能分级外,还符合欧盟标准EN503992011设计,满足EN50575-2014B标准欧盟推行的CPR认证。欧盟的CPR认证在2017年全球强制执行。

分析仪:氧气分析仪采用西门子品牌,整机原装进口,一氧化碳和二氧化碳分别采用德国和瑞士传感器和模块;

采用仪器设备专用开发软件LabeView及数据采集控制卡;控制试验过程中可以实时查看试验数据曲线,可实现自动数据采集和处理、数据保存和输出测定结果。

状态检查界面:可一目了然的获取仪器的各个传感器部件的工作状态;可记录各个传感器的工作数值,包括微压差传感器、烟囱温度、氧气分析仪、二氧化碳分析仪、一氧化碳分析仪;报告模板为EXCELL格式,可显示图形及数值模式。

操作系统:强大后台运算数据库,可实时搜集和处理数据,做到真正的傻瓜式。可实时收集记录燃烧的耗氧量、燃烧的二氧化碳生成量、排烟管道中烟气的透光率、热释放速率(HRR)、热释放总量(THR)、燃烧增长速率指数(FIGRA)、产烟速率(SPR)等技术参数。

校准模式:可设置各个传感器校准模式,包括氧气分析仪、二氧化碳分析仪、一氧化碳分析仪、微压差传感器、烟密度测量系统、质量流量控制的单点或双点校准,以获得最佳线性;

校准程式:配有独立的常规校准程式。程式里含有:点火前5minHRR、氧含量和透光率的漂移;燃烧阶段最后5minHRR平均值;在点火前5min基线校准给过程中的第1min内的氧含量、透光率和HRR的各自平均值为初值;在校准测试过程中的最后1min内的氧含量、透光率和HRR的各自平均值为终值;氧含量、HRR和透光率初值和终值的差值。

燃烧室采用方通钢结构,内壁为不锈钢,刷黑色耐腐蚀漆,中间采用传热系数为0.7W·m-2·K-1的热绝缘棉,外壁为不锈钢。配备钢梯到燃烧室顶,并在室顶安装方通护拦,确定方便于房顶维护设备及提高安全性。

试样的安装:采用电葫芦吊装;

安全保护:当发现试样完全不阻燃时,安装有强制性灭火装置。

电缆电缆热释放速率测试仪主要参数:

仪器组成:燃烧室、集烟罩、空气供给系统、标准梯、点火源、排烟管道段、取样和测量管道段、烟密度光学测试系统、气体分析仪、数据采集和软件处理系统、计算机控制系统、燃烧气体控制系统和排烟系统等部分组成。

燃烧室:

试验箱:是一个宽(1000±50mm,深(2000±50mm和高(4000±50mm的自立箱体。试验箱的顶部安装钢梯一侧开有出烟口,尺寸宽为300±30mm,长为1000±100mm。试验箱的后墙和两侧采用传热系数约为0.7W.m-2.K-1的热绝缘材料。符合GB/T 18380.315.1条款要求

试验箱的材质:采用方通钢结构,内壁为1.5mm厚不锈钢,刷黑色耐腐蚀漆,在钢板上包覆65mm厚的传热系数为0.7W·m-2·K-1热绝缘棉,外壁为1.5mm钢板刷客户要求颜色的漆。配备钢梯到燃烧室顶,并在室顶安装方通护拦,确定方便于房顶维护设备及提高安全性。符合GB/T 18380.31 5.1条款要求;

试验箱正面安装大门,门上设有钢化玻璃视窗,能够随时观察室内试验情况。试验过程中,大门为关闭密封状态,防止燃烧产生的有害物质污染室内空气。

烟气分析设备

氧气分析仪:

为德国SIEMENS整机原装进口,顺磁式。

数据采集精度及采集时间:

2和CO2,精度为100×10-60.01%);

温度测量:0-400; 精度±0.5℃;

测量室内空气相对湿度装置:20%~80%,精度5%;

时间记录系统精度:0.1S

测试时间:199m/s可设定;

整机性能:

整机使用空间:长11米,宽7米,高5.5米以上(含控制室、制样区域、燃气室等空间)

控制室建设:长3米,宽3米,高2.8米(由需方负责);

整机功率:AC380V,三相五线制;功率:>15kw

设备具有下列安全保护装置:电源超载、 短路保护、控制回路过载保护。

环境使用条件:

地面平整,通风良好,不含易燃、易爆、腐蚀性气体和粉尘。

附近没有强电磁辐射源。

设备周围留有适当的维护空间。

温度:5℃~30℃。

气压:86106kpa

现场要配备AC380V/50HZ,三相五线制;

要求用户在安装现场为设备配置相应容量的空气、电力开关,并且此开关必须是独立专门供本设备使用。

设备不工作时,环境的温度应保持+045℃以内。
