电绝缘试验装置

本试验机适用于水基型灭火器喷射电绝缘性能试验，其设计符合：G B / T 3 0 4 8 . 8《电线电缆电性能试验方法--交流电压试验》以及I E C 6 0 0 6 0《高压试验技术》GA86-2009《简易式灭火器》第6.7节电绝缘试验等标准要求。

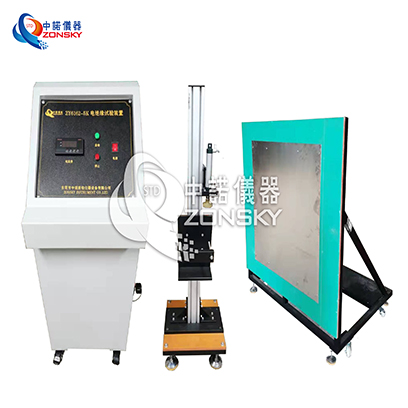

电绝缘试验装置

1、试验电压:0~50KV(根据客户选择试验电压)可调;

2、最大漏电电流:0~100mA

3、输出功率:5KVA

4、试验时间:0~99.99s/m/h任意设定;

5、高压电压分辨率：0.1kV。

6、高压电流分辨率：0.1mA。

7、测量精度：≤1.5%。

8、环境温度：0~40°C。

9、环境湿度：≤80%RH。

10、带声光报警任意设定目标电压、保护电流和耐压时间；

11、试验介质：空气压缩机（用户自备）。

12、电源要求：AC220（±10%）V/50HZ。

13、总功率：500W

14、注：此设备必须同ZY6162-5KVA高压测试台配合使用。

15、控制箱尺寸：长400mm*宽390mm*高960mm

16、固定架尺寸：长400mm*宽400mm高1410mm

17、金属板尺寸：长1410mm*宽1020mm*高1510mm

电绝缘试验装置使用方法

1、根据设备上的电源开关正确地接上电源（AC220V），连接空气源，然后连接至ZY6162-5KVA高压测试台，将金属板连接到变压器上，使金属板与大地之间建立一个36kv±3.6kv的交流电压，将灭火器固定在样品的支架上，使喷嘴与金属板的距离保持为1m，并使喷射方向与金属板垂直且对准金属板的中心，灭火器和喷嘴与大地相连。

2、按下“启动”金属板通电，开启灭火器对准金属板的中心喷射,电流表自动显示流过灭火器与大地，以及喷嘴与大地连接之间的电流，直至喷射结束。

3、试验结束后，及时地关闭电源、气源，整理好试验设备，以便下次使用。

电绝缘试验装置注意事项

1、本设备在通电前，请务必良好接地。

2、在使用本设备时，控制台及所有人员应与被试品保持安全距离。

3、在使用过程中，如果出现异常或意外情况，应立即断电，以免造成损坏或危及人身安全。

4、定期在此设备表面喷涂防锈油，以防久置锈蚀。

5、试验设备在久置不用的情况下，应定期给设备通电，延长设备的使用寿命。

6、本设备具有危险性，请您务必注意安全。
