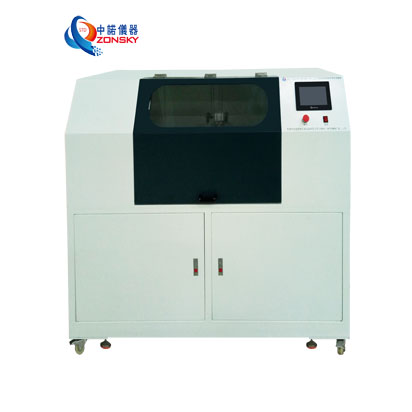

ZY6223A-ZN-2SET-1M 柔性电缆拖链弯折试验机

适用于TUV、VDE、UL等高柔性电缆反复U型弯曲疲劳试验,需要连续弯折高速运动的应用场合,如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验。

应用范围:

一、适用范围

1.1 适用于TUVVDEUL等高柔性电缆反复U型弯曲疲劳试验,需要连续弯折高速运动的应用场合,如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验。

1.2 主要用于检测柔性线缆在拖链的带动下,经反复高速U型弯折测试后是否发生短路绝缘护套是否有龟裂、破损或其它异常现象。以检测金属导体在反复高速U型弯折试验中承受塑性变形的性能和显出来的缺陷。

二、符合标准:

2.1 符合TUV 2PFG2577-08.16以及中国机器人产业联盟标准等标准CRIA 0003.2-2016《工业机器人专用电缆 2部分:试验方法》标准要求。

三、主要特点:

3.1 控制和设定:试验速度、试验次数、试验行程可设定;

3.2 采用PLC+触摸屏控制;

3.3 采用伺服马达+模组结构。

四、技术参数:

4.1 测试工位:同时可以试验两,采用前后安装试样

4.2 试验方式:水平弯曲,样品固定在相应的拖链里,跟随拖链作水平方向来回弯曲测试;

4.3 断电信号电压:DC24V

4.4 测试空间:最大安装拖链宽度80mm

4.5 试样种类单根线径15mm;扁排线宽度50mm,高度15mm。适用于多芯排线,短路检测采用串联方式连接;

4.6 运行行程:200-1000mm可设定

4.7 测试速度:60/分钟;

4.8 弯曲半径:固定高度30mm-150mm上下调节,适用弯曲半径15mm-75mm的拖链;

4.9 计数位数:0-999999999次任意设定;

4.10 传动机构:采用伺服马达、模组结构

4.11 伺服马达:功率400W

4.12示波器:反应速度:100ms/
