ZY6014P-3KA 煤矿电缆负载燃烧试验机

煤矿电缆负载燃烧试验机适用范围:适用于MT818-2009煤矿用阻燃电缆、阻燃电缆接头等阻燃性能试验。符合MT/T386-2011《煤矿用电缆阻燃性能的试验方法和判定规则》标准要求。

应用范围:

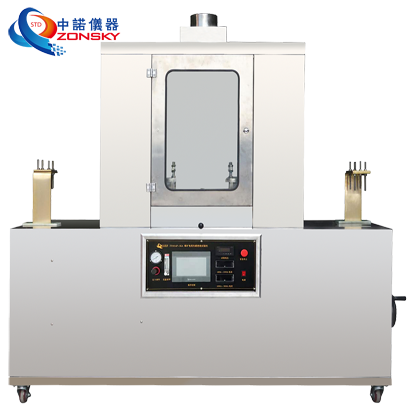

(煤矿电缆负载燃烧试验机参考图)

一、煤矿电缆负载燃烧试验机适用范围:

1.1 适用于MT818-2009煤矿用阻燃电缆、阻燃电缆接头等阻燃性能试验。

二、煤矿电缆负载燃烧试验机符合标准:

2.1 符合MT/T386-2011《煤矿用电缆阻燃性能的试验方法和判定规则》标准要求。

  1. 主要参数:

    3.1此设备由电控箱、燃烧箱两大部分组成;

    3.2燃烧箱体:

    3.2.1 机箱总尺寸:L1100*W525*H1300mm。

    3.2.2 燃烧箱尺寸:L1100*W525*H400mm,容积≥0.5 m3

    3.2.3 机箱采用数控机床加工成型,静电高温烤漆而成;

    3.2.4 箱体顶部设有强力抽风排烟系统,在试验完成时,能将废气排出到室外;试验过程中,此系统为封闭状态。

    3.2.5 在箱体两侧距箱体底面310 mm处打开一个120mm口,用于引接试样负载,开口位置尺寸符合MT/T 386-2011中图1的要求。

    3.2.6 箱体正面设有试验过程中可以密封的钢化玻璃观察窗,便于观察试验情况。

    3.3 燃烧喷灯:

    3.3.1 材质为H62黄铜喷灯,完全满足MT/T 386-2011中图5的要求。

    3.3.2 标准功率:500W。

    3.3.3 喷火口直径:¢0.90±0.03mm、喷口灯长度:1.60±0.05mm、喷口距空气进口高度为102mm、喷火管内径¢9.5mm。

    3.3.4 喷灯角度:垂直90°(纵向轴线保持在垂直平面上且与垂直方向产生90°的夹角),可调节,自空气进气,内焰70~80mm,外焰115~135mm,可调。

    3.3.5 燃气:甲烷/煤气,热值998BTU(英国热量单位)/立方英尺。每立方米37.1兆焦耳。(客户自备)

    3.4 主要夹具:

    3.4.1 试验支架:共4组,由优质304不锈钢制作,支架与喷灯所在平面与观察窗平面平行,便于观察。

    3.4.2 试样跟负载电源连接:采用100mm宽,8mm厚黄铜连接。

    3.4.3 样品测试范围:最大截面为300mm2,标准试样长度≥1800mm

    3.5 测温系统:

    3.5.1 进口K型热电偶,配1.0mm直径的不锈钢管做外套。

    3.5.2 测温范围:加载被测试件额定电流5倍以上电流至电缆试件,此时试样温度采用温度传感器测量。K型热电偶0~1200℃,准确度为1级。

    3.5.3 智能PID温控表和K型热电偶相匹配,其读数0~999.9℃。

    3.5.4 装有动力源和测温仪等,输出50HZ,最大使用功率15KW。

    3.5.5 温度:≧(0~300)℃,偏差±5℃。

    3.6 负载:

    3.6.1 电力源:输入AC380V,输出3000A,25KW;

    3.6.2 调压器功率:30KW;

    3.6.3 电流:10~3000A连续可调;

    3.6.4 电流表精度:±0.1A;

    3.6.5 加载试样电流:被测试件额定电流5倍以上电流。

    3.7 控制部分:

    3.7.1点火方式:采用高压电子点火,方便稳定;

    3.7.2 显示温度、燃烧时间、持续燃烧时间;

    3.7.3 计时器:0~99.99s/min可设定;

    3.7.4设备工作电源:AC220V,50HZ;设备总功率为32KW。
