●符合标准GB5135.1-2019《自动喷水灭火系统 第1部分 洒水喷头》第7.6节“溅水盘上、下的喷水量试验”。

●适用于洒水喷头溅水盘上、下的喷水量试验；

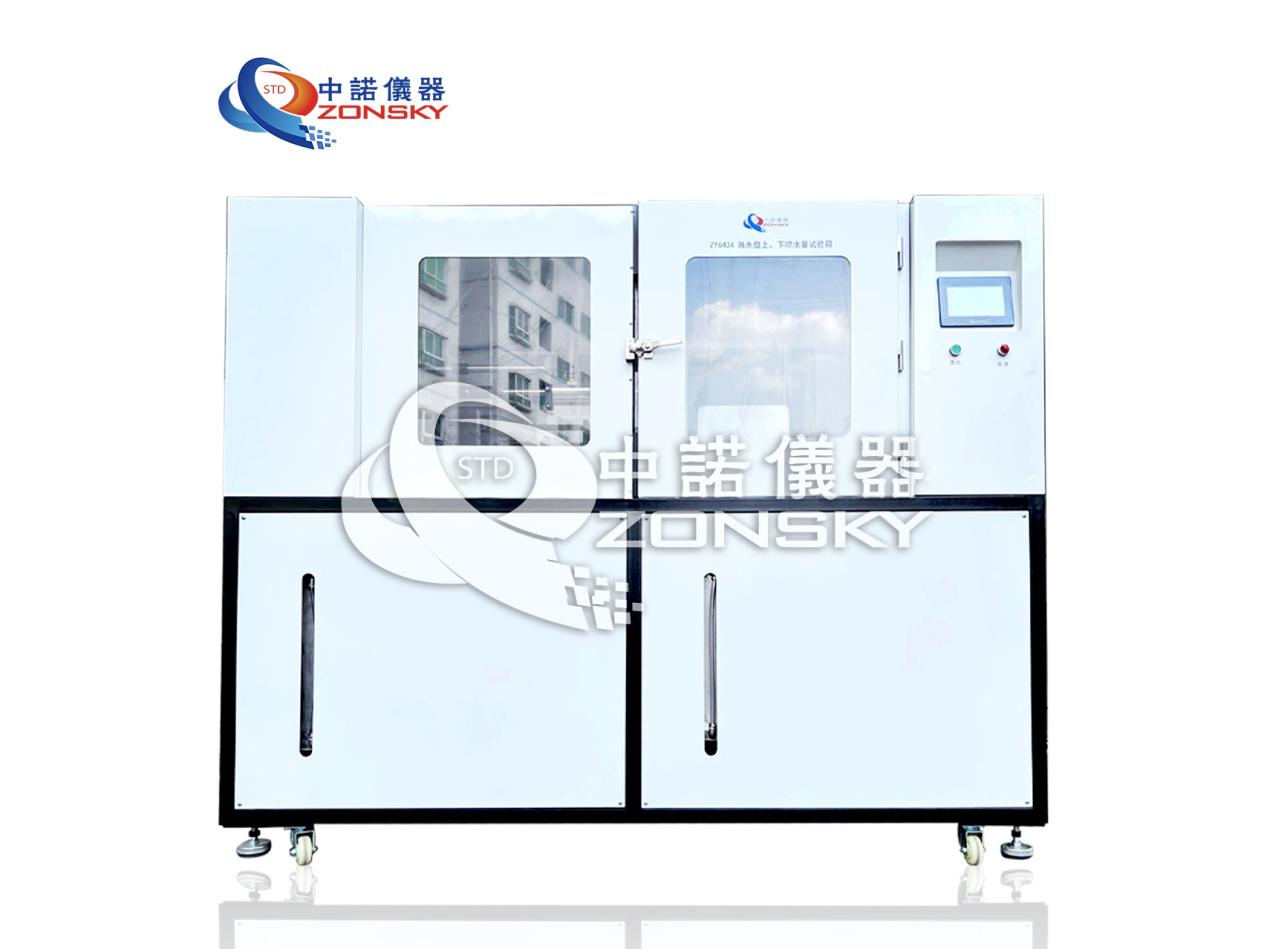

●仪器组成：由集水箱、隔板、喷嘴试验管路、光纤传感器、位置调节组件、步进电机等主要部件组成；

●集水箱：采用10mm厚的亚克力板制成；规格：高500mm*宽500mm*长1600mm；

水量测量：采用电子称称重测量；在两个集水容器中安装阀门，便于排出水称重；

●隔板：由厚20mm不锈钢盒，中心开口400mm，中心边缘形成12.5mm的边角；

●溅水盘与隔板分界线相切装置：采用光纤传感器+步进电机，通过控制布进电机运动，到达光纤传感器处形成相切。

●采用流量系数试验装置供水；

●供水流量：0-200L/min连续可调；

●流量变送器：测量范围10～100L/min，精度1.0级；

●流量控制精度：±1%。

●供水管路设有回水管，试验时先把回水管道打开，启动泵使达到试验所须的流量，然后切换至供水管道。

●可实时显示流量-时间曲线及测试参数；

●设备设有玻璃观察窗，方便客户安装调节工件和观察试验状况。
