一、项目概述

在城市建筑构件及建筑物火灾过程中，高温会导致材料的力学性能劣化使得结构承载能力降低而无法支撑自身的重量或者上部结构的压力，最终造成建筑局部甚至整体的坍塌。

热力耦合事故模拟实验平台通过加载装置约束支撑框架对构件施加载荷，并提供边界和支撑条件的约束，模拟各类建筑构件在火灾中的受火及受力情况，开展火灾环境下热力耦合导致的建构筑物变形、坍塌模拟实验，为城市建构筑物火灾坍塌事故调查分析、鉴定和防火材料的检验测试提供工程条件。

二、耦合事故模拟实验平台组成：

2.1主体组成：热力耦合事故模拟实验平台分为热加载系统、力加载系统、控制系统以及测量系统等。

2.2热加载系统：

2.2.1热加载系统：包括耐火炉、加热系统、加热防护装置、热加载安全保护系统以及热加载控制系统等。见图1

三、耦合事故模拟实验平台组成：

2.1主体组成：热力耦合事故模拟实验平台分为热加载系统、力加载系统、控制系统以及测量系统等。

2.2热加载系统：

2.2.1热加载系统：包括耐火炉、加热系统、加热防护装置、热加载安全保护系统以及热加载控制系统等。见图1

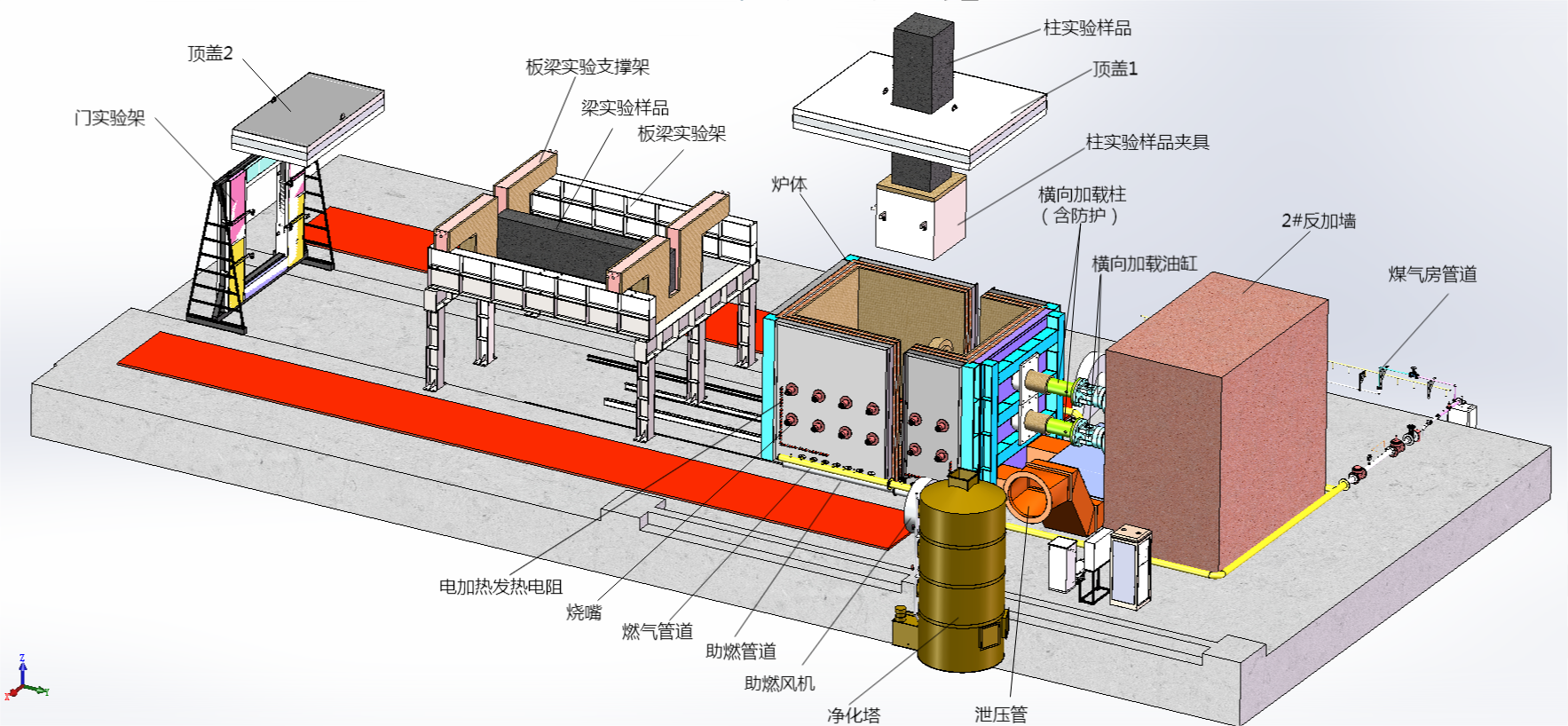

图2、热加载系统

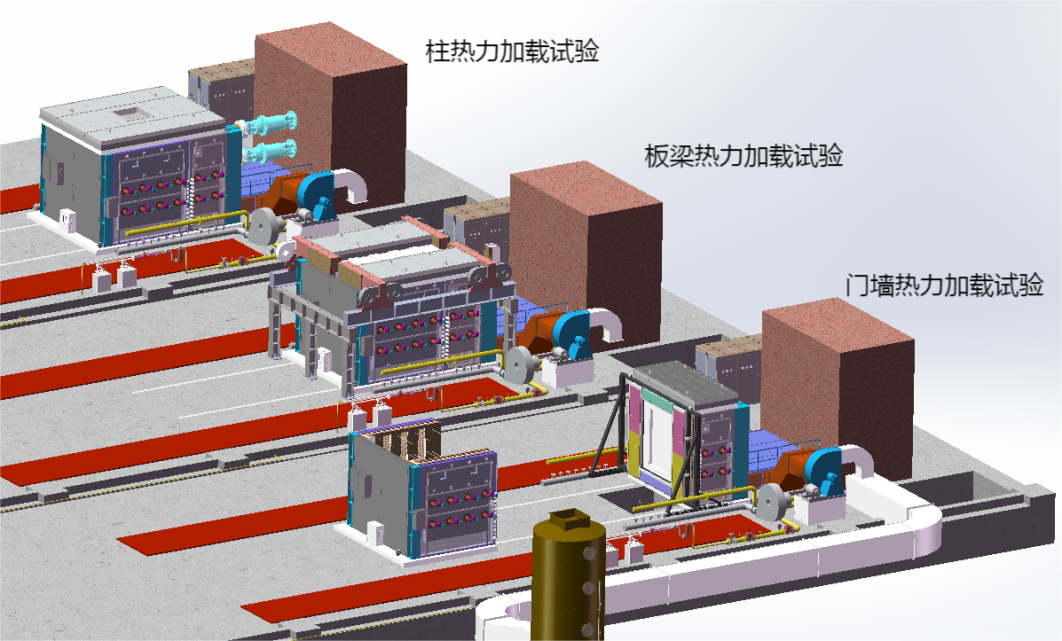

2.2.2耐火炉：模拟实验平台可以形成两个独立耐火区，形成两种试验方式：见图二

1）第一耐火区域：为组合区域长由2.75m和1.25m组成，可移动可拼装。组合内尺寸为4m×3m×3m，适用于不大于4m×3m水平大构件试验；

2）第二耐火区域：内尺寸为1.25m×3m×3m，适用于不大于3m×3m垂直构件试验。

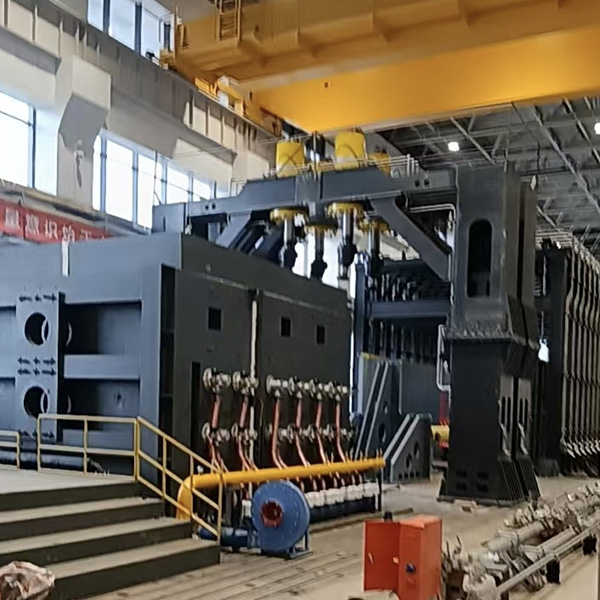

图3、模拟实验平台耐火炉

2.2.3加热系统：具有燃气加热及电阻加热两种加热方式：低温段（600℃）时采用电阻加热，用于模拟不完全燃烧火灾、烘烤及钢架结构连接部位温度考核等场景；高温段（1200℃）时采用燃气系统加热，实现高温火灾环境条件下的事故场景模拟。

2.2.4热加载系统升温条件：GB/T9978.1标准升温曲线、碳氢(Hc)升温曲线、室外火灾升温曲线、室外火灾升温曲线、电力火灾升温曲线、隧道火灾RABT-ZTV升温曲线。满足XF/T714、GB/T26784、GB/T38252标准要求。

2.3力加载系统：

2.3.1垂直加载：为单点加载，加载量为1560吨，基座采用隔热和循环水冷却，见图3和图4

2.3.2水平加载：两点加载。加载量均为380吨；采用水冷却和隔热冷却；
