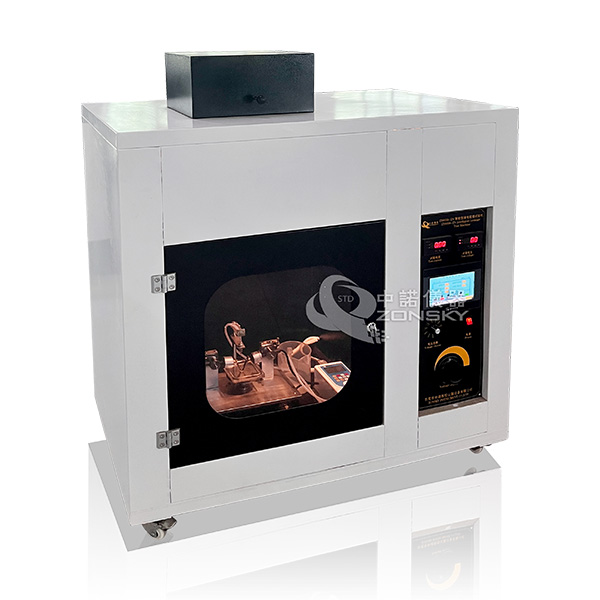

ZY6058-ZN 漏电起痕试验仪
ZY6058-ZN 智能型漏电起痕试验机是中诺仪器开发用于测定固体绝缘材料耐电痕化指数 PTI、相比电痕化指数 CTI的智能化检测设备
- 适用范围
- 符合标准
- 主要特点
- 主要参数
- 技术服务
ZY6058-ZN 智能型漏电起痕试验机是中诺仪器开发用于测定固体绝缘材料耐电痕化指数 PTI、相比电痕化指数 CTI的智能化检测设备。设备在一对标准铂电极间施加交变电压，同步按规定周期、高度滴落氯化铵污染电解液，模拟电场与污秽介质共同作用下绝缘表面漏电起痕、击穿现象，判定绝缘材料耐漏电腐蚀耐受性能。整机采用 PLC 搭配触摸屏智能管控，电极压力、滴液时序、电压参数精准可控，试验重复性优异，广泛用于电工绝缘材料、电器零部件、塑胶壳体生产企业，以及第三方电气检测机构、科研院校绝缘性能实验室。
二、适用范围
适用于交变电压工况下使用的各类固体绝缘板材、电器元件、盘状绝缘基材；通过标准铂电极、定量污染液滴落试验，量化评估绝缘表面在电场、污秽介质耦合环境下抗漏电起痕能力，测定 CTI 相比电痕化指数与 PTI 耐电痕化指数。
三、符合标准
GB4207-2012《固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法》
IEC 60112:2020《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》
四、技术特点
PLC + 触摸屏智能控制系统：整机程序逻辑由 PLC 处理，触摸屏可视化设置电压、滴液间隔、总滴数等参数，操作直观便捷，试验数据可直观查看，自动化程度高。
高精度标准铂电极组件：电极尺寸、夹角、安装间距严格对标国标，配备专用量规定位；电极压力精准恒定，配套精密测力组件核验压力数值，保证试验条件一致性。
精准可控滴液机构：滴液间隔、滴落高度、液滴重量均可微调，预置总滴数范围大，数显实时计数，满足氯化铵试液标准化滴落要求。
稳定高压试验电源：调压区间宽、输出功率充足，短路、满载工况电压压降控制优异，起痕判定电流与延时阈值精准匹配标准判定逻辑。
封闭式试验腔体：腔体容积充足，静电高温烤漆耐腐蚀；标配恒定风速排风结构，规避挥发雾气干扰试验结果。
试样通用性强：可适配常规圆形绝缘试样安装定位，装夹便捷，定位稳固。
五、核心参数
试验腔体：内部容积＞0.5m³，腔体表面高温静电防腐烤漆；内部恒定风速 0.2m/s
铂电极配置：电极尺寸、斜面角度、安装夹角、中心间距满足公差要求；电极压力精准可控，配套 150g±0.01g 测力校验装置，附带 4mm 专用量规
试验试液：标配 A、B 两种氯化铵配比溶液，电导率指标符合规范，配置用电导率仪用户自备
电气系统：试验电压调节范围 100V~600V，电源功率 2100W，最大工作电流 3A；各项工况下压降指标满足标准限值；起痕触发判定电流、延时符合国标要求
滴液系统：滴液周期、滴落高度、液滴重量均可微调，总滴数 1~9999 可预置设定，数显实时统计滴数
试样适配：最大可放置 Φ90mm×20mm 试样
整机供电：AC220V、1KW，适用 48~60Hz 工频
六、使用维护
操作人员熟读 GB4207、IEC60112 试验规范，试验前检查电极间距、电极压力、滴液管路通畅性，校验试液电导率，空载试运行控制系统与滴液机构。
按要求配制对应浓度氯化铵试液，平稳装夹试样，调整电极到位，设置试验电压、总滴数等参数后启动试验。
