一、概述
ZY6236B建筑构件耐火试验水平炉由耐火试验水平炉、燃烧控制部分、燃气控制部分、燃气气化和减压系统、压力释放和压力测量系统、烟气排放系统、计算机控制系统、气体流量测量系统、温度测量系统组成。适用于耐火电缆槽盒;钢结构防火涂料耐火试验;隧道防火保护板试验以及隧道耐火试验HC升温曲线和隧道耐火试验RABT升温曲线试验。采用WINDOWS 7操作界面、全球精密设备专用开发软件LabView,界面风格清新、美观、简捷。测试期间实时显示测量结果并动态地绘出完美曲线,数据可以永久保存、调阅、计算和打印,具有高智能、引导式菜单操作、简便直观的特点,使试验结果更加准确。
二、符合标准
1.符合GB/T9978.1-2008《建筑构件耐火试验方法 第1部分:通用要求》以及ISO834-1:1999》试验标准;
2.符合GB/T9978.3-2008《建筑构件耐火试验方法 第3部分:试验方法和试验数据应用注释》试验标准;
3.符合GB/T9978.5-2008《建筑构件耐火试验方法 第5部分:承重水平分隔构件的特殊要求》试验标准;
4.符合GB/T14907-2018《钢结构防火涂料》试验标准;
5.符合GB23864-2009《防火封堵材料》第6.16节和附录A标准要求;
6.符合GB28376-2012《隧道防火保护板》第6.17节标准要求;
7.符合GB28375-2012《混凝土结构防火涂料》第7.16节标准要求;
8.符合QB/T1453-2003《电缆桥架》附录F标准要求;
9.符合GB29415-2013《耐火电缆槽盒》第6.5节标准要求;
10.符合JB/T12147-2015《塑料电缆桥架》第6.16节标准要求;
11.符合QA/T537-2005《母线干线系统(母线槽)阻燃、防火、耐火性能的试验方法》第4.2节标准要求;
12.符合JB/T10327-2011《耐火母线干线系统(耐火母线槽)》第6.1.3.14.1.2节标准要求;
13.符合GB 7251.6-2015《低压成套开关设备和控制设备第6部分:母线干线系统(母线槽)》第9.102和10.102节标准要求;
14.满足GB/T 714-2007(XF/T 714-2007)标准里第3部分的4个曲线标准;
15.隧道耐火试验HC升温曲线,
16.电力耐火试验升温曲线,
17.石油化工耐火试验升温曲线,
18.隧道耐火试验RABT升温曲线。以及
19.满足GBGB/T9978.1-2008升温曲线;
20.满足GB/T14907-2018《钢结构防火涂料》附录A“钢结构防火涂料隔热效率试验”。
三、主要技术参数
1.燃烧器燃烧的热量释放满足试验升温速度控制,适应在各种工作模式下(即升温曲线)相应的燃气使用量。

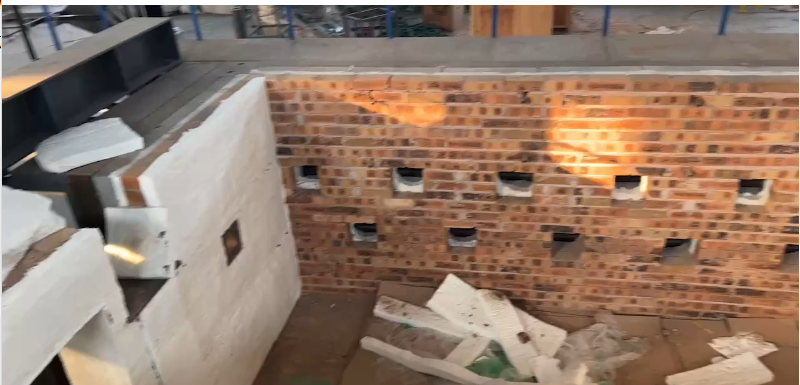

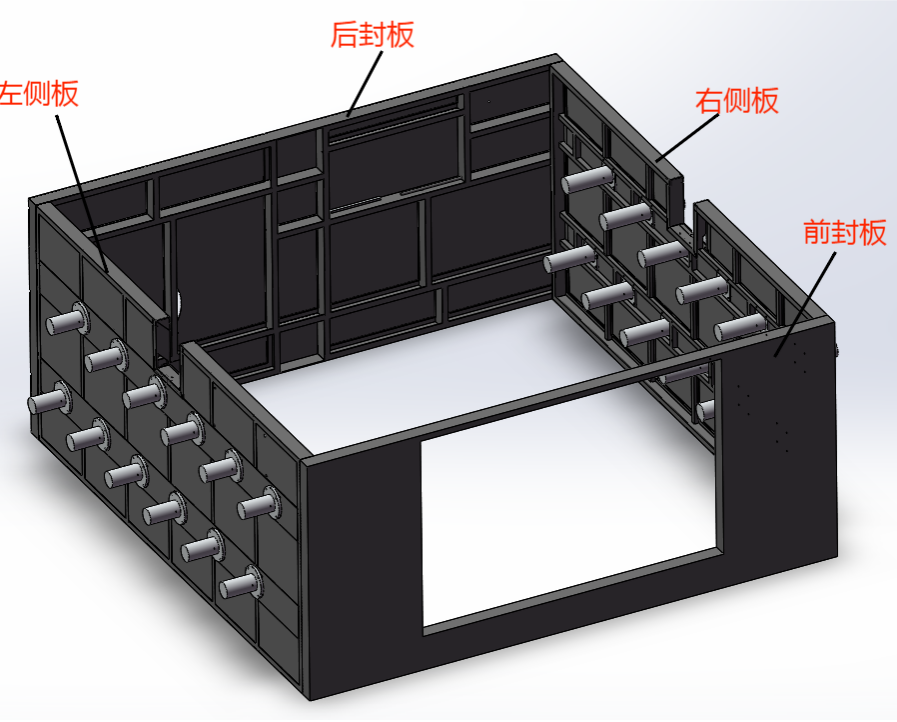

2.炉体结构:采用五层结可,炉内为1300℃时,外层温度为常温。第一层为钢结构框架;第二层为红砖砌成外围;第三层为耐火高温石棉;第四层为耐火砖,第五层为耐火高温棉。具有极限加载条件下对应的强度和刚度要求,使用寿命长,内层的保温材料(易损件)容易更换。
3.整体测量仪器的准确度
① 测量温度:±15℃
② 环境及背火面:±2.5℃
③ 试验炉外表温度:为常温;
④ 炉内压力:±3 Pa;
⑤ 时间:±1s/h;
⑥ 加载测量:试验荷载±2.5%;
⑦ 变形量:±2mm。
4.燃气管路和空气管路:由电动执行器、碟阀、空燃比例阀、二级减压阀、手动碟阀、点火控制器、高低压力开关、燃气超压放散阀、气化炉、燃气气液分离器、一级减压阀、液相切换阀、燃气压力表、低压表、球阀、燃气泄露报警器、不锈钢软管和燃气高压软管等组成。
5.空气助燃系统:采用22kw助燃风机提供空气,在炉体外两侧装有两个Ф330mm的主空气管道,然后分支连接到每个高压燃烧器,由空燃比例阀控制空气和燃气的比例达到最佳燃烧状态。
6.压力释放系统
① 在炉体壁后侧炉壁上有两个排烟孔连接到排烟管道,将炉体内的烟气排出控制压力。压力释放见机采用15kw强力风机和变频器进行控制,其风量大小由计算机程序自动控制以达到燃烧、压力的排烟的要求;
② 压力释放管路:在炉膛内的部分采用耐高温的不锈钢管,能耐高温1300℃,在炉膛外采用壁厚5mm的焊管,在内设有14处水喷雾头用作水蒸汽冷却,排出的烟气可降到70℃以下。
7.炉内压力测量系统:炉膛内压力每间隔1min记录一次,记录设备准确度为1s/h,数据采集为3次/秒。
8.加载系统
① 荷载测量:采用压力传感器测量,加载实现自动测控(联动控制),通过计算机直接显示在软件中;
② 每个点加载量50吨,反应力支架每个点按60吨设计;
③ 加载头:采用耐高温材质,避免测量探头由于受热产生数值漂移;
④ 加载装置:采用电机驱动,两侧轨道运行。在试验时加载,无试验时移动远离炉子上端。
9.变形量测量:
① 采用直线位移传感器测量,自动测控(联动控制)测量位移,测量点在跨度的中间;
② 测量参数:含变形速率和变形总量;
③ 变形量记录:采集数据每秒钟1次,并生成相应的曲线记录。
10.样品试验架
① 炉体设计满足多个标准以及多种样品试验架的更换和安装,通过外框密封门的替换满足钢结构防火涂料、耐火电线槽盒、隧道防火保护板耐火性能系统的检测;
② 外框密封门采用行车吊装式,样品试验架安装于外框密封门。完全满足钢结构防火涂料、耐火电线槽盒、隧道防火保护板检验需要。
11.电源负载柜:
① 采用三相星形连接的电力变压器,功率为:10KVA;
② 试验电压:200~1000V可调;
③ 快速熔断器:采用RLS系列快速熔断器,熔丝的额定电流为3A和5A。

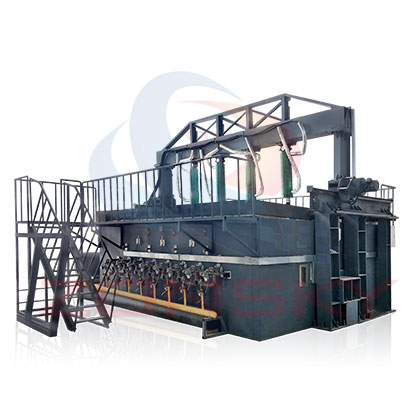

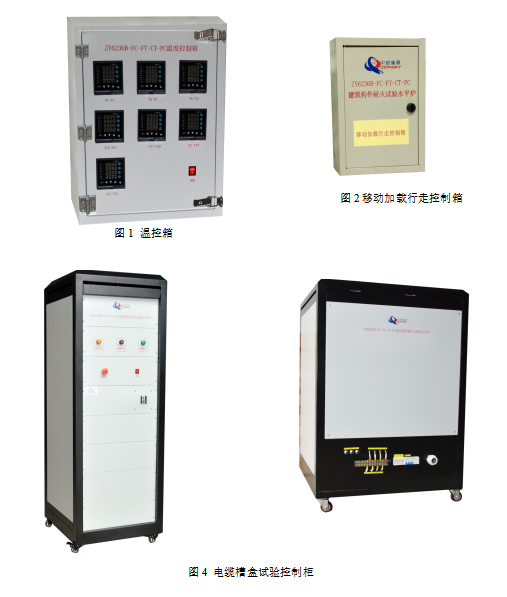

四、产品外观展示
