ZY6373调压器气压强度综合性能试验机

1、适用范围：

适用于瓶装液化石油气调压器进口压力为0.03MPa~1.56MPa，出口压力为2.80kpa，额定流量小于或等于33L/min，使用环境温度为-20°C~45°C的家用瓶装液化石油气调压器（家用调压器）；以及进口压力为0.03MPa~1.56MPa，出口压力为2.80kpa±0.50kpa或5.00kpa±0.90kpa，额定流量小于或等于60L/min，使用环境温度为-20°C~45°C的非家用瓶装液化石油气调压器（非家用调压器）。

检验项目：调压器气密性、调压器关闭压力、出口压力、调压静特性、耐压强度、耐用试验；

1.1适用于CJ50-2008第6.3节调压器气密性试验：调压器进口侧在1.56Mpa的试验压力下不应泄漏；调压器出口侧不带内部安全阀的调压器在14.0kpa的试验压力下不应泄漏。

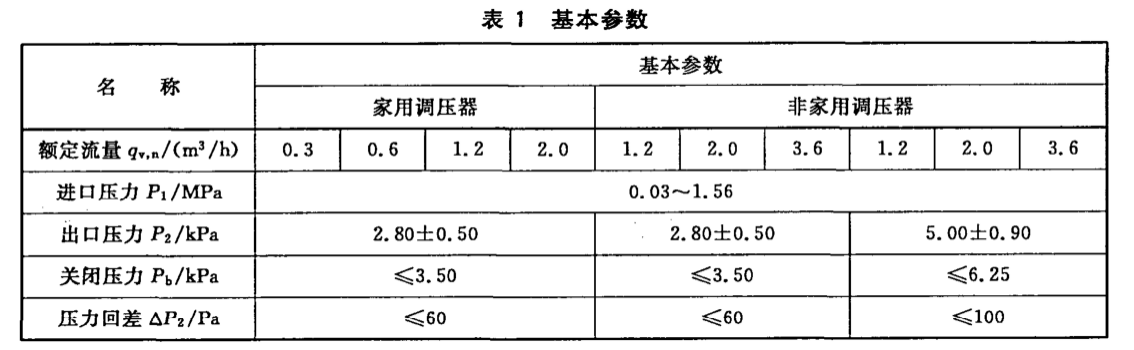

1.2适用于CJ50-2008第6.4节调压器关闭压力试验：见表1

1.3适用于CJ50-2008第6.5节调压器出口压力：调压器流量在额定流量的10%~100%范围内时，出口压力符合表1规定；

1.4适用于CJ50-2008第6.6节调压器调压静特性试验；

1.5适用于CJ50-2008第6.7节调压器耐压强度试验：调压器膜片在0.35Mpa的气压下不应拉出、破裂；

1.6适用于CJ50-2008第6.8节调压器耐用性：调压器经连续启闭3万次后，仍然满足2.1节和2.3节。

1.7适用于CJ50-2008第6.9节调压器耐低温性试验提供的气压源；

2、符合标准：

2.1符合中华人民共和国城镇建设行业标准CJ-2008《瓶装液化石油气调压器》标准；

2.2符合美国UL144-2002《液化石油气调压器》标准；

2.3符合欧盟EN12864-2001 《最大出口压力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件》标准。

3、主要功能及特点：

3.1采用气动泵做压力源,试验压力最高可达3MPa；

3.2试验过程中,可以自动进行压力补偿;

3.3气压试验台采用计算机加PLC触摸屏两级控制系统,具有测试压力稳定，压力测试精度高等特点;

3.4计算机自动控制及按钮开关手动控制可选.可自动生成压力、时间曲线,并存储各项试验数据,方便随时打印试验报告;

3.5计算机自动卸压和手动卸压双重卸压装置,加上超压、超时、泄露报警系统,使整套设备更加安全可靠;

4、技术参数：

4.1加压范围：0.03～3MPa;

4.2试验介质：

4.2.1采用压缩空气，

4.2.2输出压力：3Mpa；

4.2.3输出流量：空气 37.8M³/h；

4.2.4功率：7.5kw

4.3介质温度：常温;（特殊温度需另订）

4.4测试工位：3个;（可扩充）

4.5压力测量精度：±0.5%F.S;

4.6压力控制精度：±1% F.S;

4.7计时范围：0～999h;

4.8控制方式：自动/手动。自动采用计算机+PLC+变频器控制；

4.9升压速率：0.01~3Mpa；

4.10主机体积：长1750x宽700mmx高1600mm（仅作参考）；

4.11计算机控制柜：长1200x宽800mmx高1300mm（仅作参考）。

4.12仪器整重量：约500kg.
