ZY6374 调压器静特性试验机

调压器静特性试验机符合GB35844-2018《瓶装液化石油气调压器》第6.6节标准要求;符合中华人民共和国城镇建设行业标准CJ-2008《瓶装液化石油气调压器》标准;符合美国UL144-2002《液化石油气调压器》标准;符合欧盟EN12864-2001《最大出口压力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件》标准。

应用范围:

ZY6374调压器静特性试验机

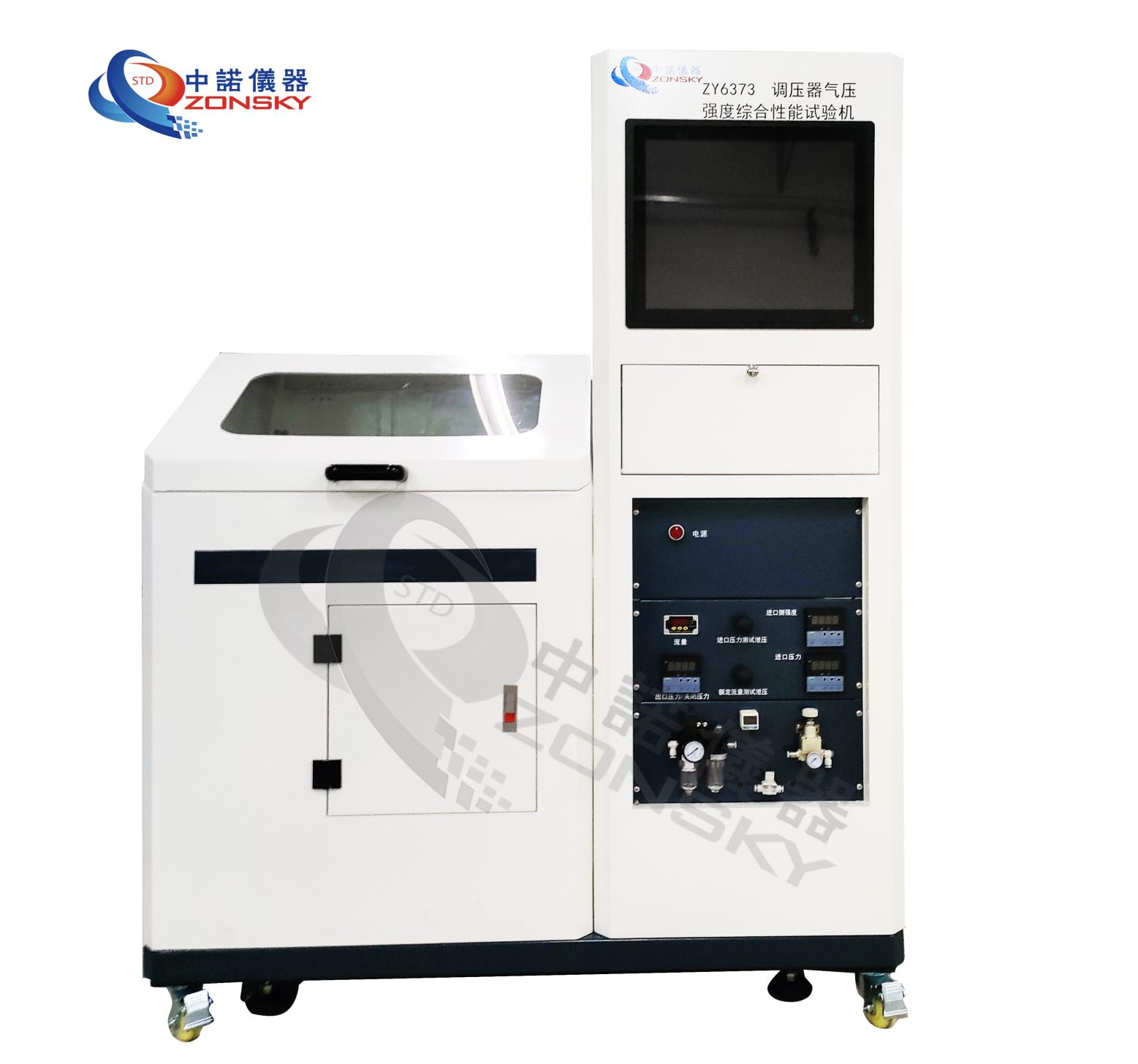

1实物图

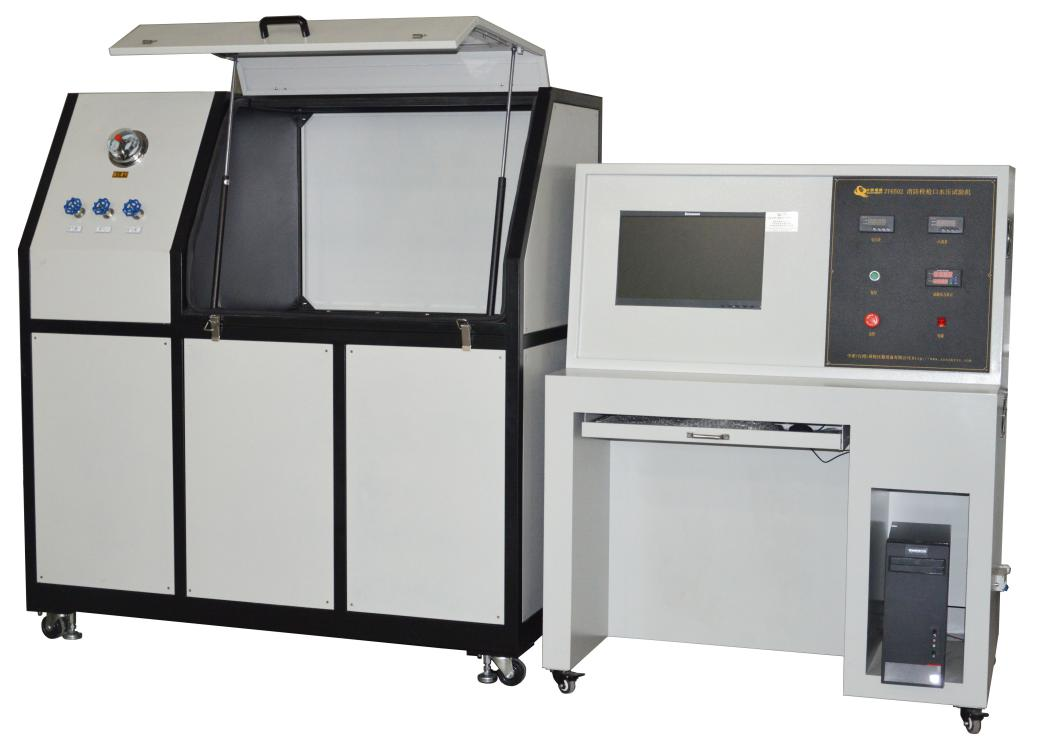

2调压静特性试验装置


1、适用范围:

适用于瓶装液化石油气调压器进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa,额定流量小于或等于33L/min,使用环境温度为-20°C~45°C的家用瓶装液化石油气调压器(家用调压器);以及进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa±0.50kpa或5.00kpa±0.90kpa,额定流量小于或等于60L/min,使用环境温度为-20°C~45°C的非家用瓶装液化石油气调压器(非家用调压器)。

适用于瓶装液化石油气调压器调压静特性试验

2、符合标准:

2.1符合GB35844-2018《瓶装液化石油气调压器》第6.6节标准要求;

符合中华人民共和国城镇建设行业标准CJ-2008《瓶装液化石油气调压器》标准;

2.2符合美国UL144-2002《液化石油气调压器》标准;

2.3符合欧盟EN12864-2001 《最大出口压力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件》标准。

3、主要功能及特点:

3.1采用气动泵做压力源,试验压力最高可达3MPa;

3.2试验过程中,可以自动进行压力补偿;

3.3气压试验台采用计算机加PLC触摸屏两级控制系统,具有测试压力稳定,压力测试精度高等特点;

3.4计算机自动控制及按钮开关手动控制可选.可自动生成压力、时间曲线,并存储各项试验数据,方便随时打印试验报告;

3.5计算机自动卸压和手动卸压双重卸压装置,加上超压、超时、泄露报警系统,使整套设备更加安全可靠;

4、技术参数:

4.1试验环境箱:

4.1.1温度范围:150°C~-40°C可设定;

4.1.2箱体尺寸:宽50cm,高60cm,深50cm;

4.1.3温度均匀度:±2.5°C;

4.1.4降温速率:1°C/min;

4.1.6升温速率:4°C/min;

4.2压力源

4.2.1加压范围:0.013MPa;

4.2试验介质:

4.2.2.1采用压缩空气;

4.2.2.2输出压力:3Mpa;

4.2.2.3输出流量:空气 5.0M3/h;

4.2.2.4功率:7.5kw

4.3试验介质温度:常温;(特殊温度需另订)

4.4测试工位:3个;(可扩充)

4.5压力测量精度:±0.5%F.S;

4.6压力控制精度:±1% F.S;

4.7计时范围:0~999h;

4.8控制方式:自动/手动。自动采用计算机+PLC+变频器控制;

4.9升压速率:0.01~3Mpa;

4.10主机体积:长1750x宽700mmx高1600mm(仅作参考);

4.11计算机控制柜:长1200x宽800mmx高1300mm(仅作参考)。

4.12仪器整重量:约500kg.

4.13调压静特性试验装置:由气体供应调压器、V1/V2球阀、V3/V4球阀、进口压力计、出口压力计、试验调压阀、温度计、流量调节阀、流量计管道。
