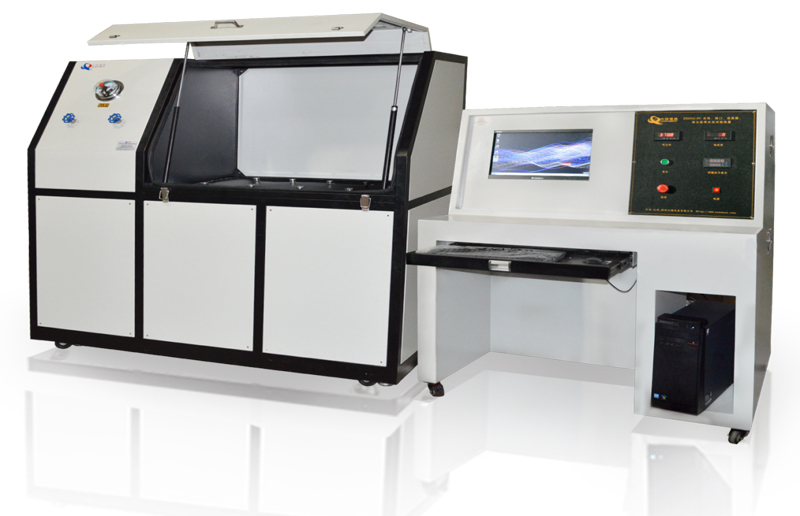

ZY6378 调压器安全装置试验机

调压器安全装置试验机适用于瓶装液化石油气调压器进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa,额定流量小于或等于33L/min,使用环境温度为-20℃~45℃的家用瓶装液化石油气调压器(家用调压器);以及进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa±0.50kpa或5.00kpa±0.90kpa,额定流量小于或等于60L/min,使用环境温度为-20℃~45℃的非家用瓶装液化石油气调压器(非家用调压器)。

应用范围:

ZY6378调压器安全装置试验机


1、适用范围:

适用于瓶装液化石油气调压器进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa,额定流量小于或等于33L/min,使用环境温度为-20℃~45℃的家用瓶装液化石油气调压器(家用调压器);以及进口压力为0.03MPa~1.56MPa,出口压力为2.80kpa±0.50kpa或5.00kpa±0.90kpa,额定流量小于或等于60L/min,使用环境温度为-20℃~45℃的非家用瓶装液化石油气调压器(非家用调压器)。

检验项目:

1.1超压切断安全装置:

1.1.1切断性能试验

1.1.2膜片强度试验

1.2低压切断安全装置;

1.3过流切断安全装置:

1.3.1过流切断安全装置安装在调压器出口侧;

1.3.2过流切断安全装置安装在调压器进口侧

2、符合标准:

2.1符合GB35844-2018《瓶装液化石油气调压器》标准附录C要求;

2.2符合中华人民共和国城镇建设行业标准CJ50-2008《瓶装液化石油气调压器》标准;

2.3符合美国UL144-2002《液化石油气调压器》标准;

2.4符合欧盟EN12864-2001 《最大出口压力小于20kpa最大流量小于4kg/h的用于丙烷和丁烷及其混合气的不可调调压器及其附件》标准。

3、主要功能及特点:

3.1采用气动泵做压力源,试验压力最高可达3MPa;

3.2试验过程中,可以自动进行压力补偿;

3.3气压试验台采用计算机加PLC触摸屏两级控制系统,具有测试压力稳定,压力测试精度高等特点;

3.4计算机自动控制及按钮开关手动控制可选.可自动生成压力、时间曲线,并存储各项试验数据,方便随时打印试验报告;

3.5计算机自动卸压和手动卸压双重卸压装置,加上超压、超时、泄露报警系统,使整套设备更加安全可靠;

4、技术参数:

4.1气压源:

4.1.1加压范围:0.013MPa;

4.1.2试验介质:

4.1.2.1采用压缩空气,

4.1.2.2输出压力:3Mpa;

4.1.2.3输出流量:空气 5.0M3/h;

4.1.2.4功率:3.0kw

4.1.3介质温度:常温;(特殊温度需另订)

4.1.4测试工位:3个;(可扩充)

4.1.5压力测量精度:±0.5%F.S;

4.1.6压力控制精度:±1% F.S;

4.1.7控制方式:自动/手动。自动采用计算机+PLC+变频器控制;

4.1.8升压速率:0.01~3Mpa;

4.2超压切断安全装置:

4.2.1升压速率:0.01~0.05Mpa;

4.2.2施加压力时间:0~999H可任意设定;

4.2.3施加压力循环次数:0~99999次可任意设定;

4.2.4超压切断安全装置一套

4.3低压切断安全装置:

4.3.1切断压力:1.6kpa±0.2kpa和2.8kpa±0.3kpa两档任意选择;

4.3.2时间记录:0~90.99s;

4.3.3施加压力循环次数:0~99999次可任意设定;

4.3.4低压切断安全装置一套

4.4过流切断安全装置:

4.4.1装置组成:由流量计、流量调节阀、管路组成;

4.4.2升压速率:0.01~3.0Mpa;

4.4.3施加压力循环次数:0~99999次可任意设定;



4.5主机体积:长1750x宽700mmx高1600mm(仅作参考);

4.6计算机控制柜:长1200x宽800mmx高1300mm(仅作参考)。

4.7仪器整重量:约250kg.
