ZY6014F-ZN 单根铜芯绝缘细电线电缆垂直燃烧试验机

ZY6014F-ZN型智能单根铜芯绝缘细电线电缆垂直燃烧试验机适用于单根铜芯绝缘细电线电缆火焰垂直蔓延试验。其设计制造符合GB/T18380.21-2008、GB/T18380.22-2008、IEC60332-2试验标准要求。

一、单根铜芯绝缘细电线电缆垂直燃烧试验机概述

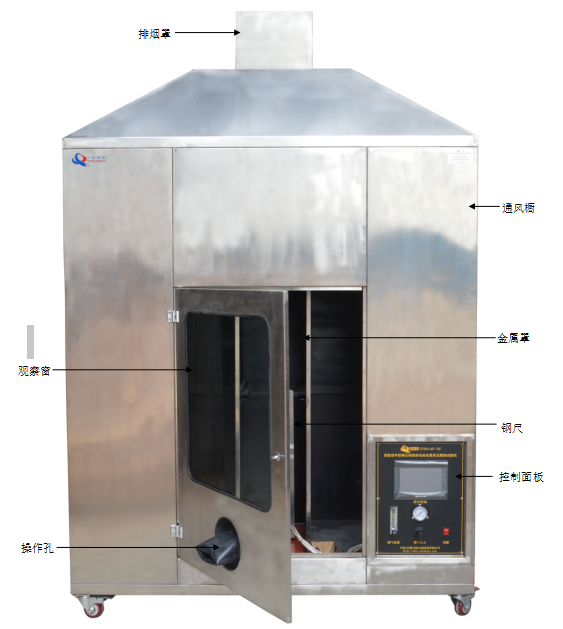

ZY6014F-ZN型智能单根铜芯绝缘细电线电缆垂直燃烧试验机适用于单根铜芯绝缘细电线电缆火焰垂直蔓延试验。其设计制造符合GB/T18380.21-2008、GB/T18380.22-2008、IEC60332-2试验标准要求。此设备由控制箱、通风橱、金属罩、引燃源四大部分组成,优质不锈钢材质,不仅外表美观,而且耐锈蚀。另外,此设备构造合理、控制精确、操作简单,体现出人性化、智能化,为电线电缆制造商、大专院校、科研单位及商检部门广泛使用。

二、单根铜芯绝缘细电线电缆垂直燃烧试验机主要技术参数
1、仪器组成:控制部分、通风橱、金属罩及引燃源四大部分组成。
2、金属罩:SUS304不锈钢材质,尺寸为高(1200±25)mm,宽(300±25)mm,深(450±25)mm,正面敞开,顶部和底部封闭。
3、引燃源:
①丙烷喷灯(扩散火焰),符合GB/T18380.21-2008图2。
②燃烧气体:采用纯度95%的技术级丙烷。
③火焰长度:125mm±25mm(当喷灯处于垂直位置,空气进口关闭的时候,喷灯产生光亮火焰)
④喷灯放置位置:
A.金属导体电缆
喷灯中心线和试样中心线呈(45±2)°的夹角。喷灯口中点与试样表面的水平距离为(10±1)mm。喷灯的中心线和试样中心线的交点与施加的5N/mm2负荷之间的距离为(100±10)mm。喷灯的中心线和试样中心线交点与上支架的下缘距离应不超过465mm。火焰应包围住试样。
B.光缆
喷灯的中心线与试样的中心线应该呈(45±2)°的夹角。喷灯口的中心线和试样的水平距离应为(10±1)mm。喷灯的中心线和试样中心线的交点与下支架的上表面的距离应为(100±10)mm。喷灯的中心线和试样中心线的交点与上支架下缘之间的距离应不超过465mm。火焰应包围住试样。
4、通风橱:容积>2m²,尺寸为L1500mm*W810mm*H2100mm,SUS304不锈钢材质。
5、燃气流量:100-1000mL/min
6、空气流量:1-10L/min
7、压力表:0~1.0kpa范围调节
8、被试验电线电缆长度:600mm±25mm
9、砝码:0.4N、0.6N、0.8N、1.5N、2.5N各1个共5个
10、产品外形尺寸:L1500mm*W810mm*H2300mm
11、工作电源:AC220V,50HZ
