ZY6542湿式报警阀水力摩阻试验机

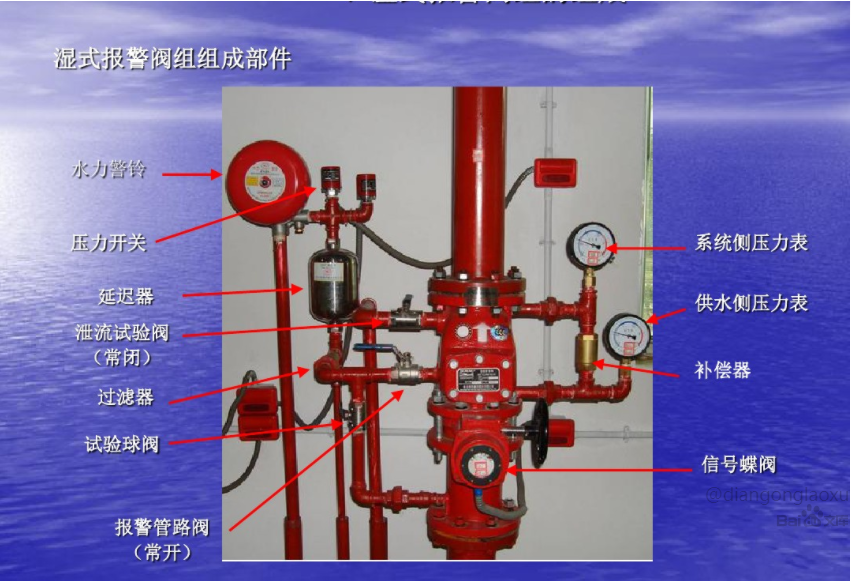

图1湿式报警阀试样

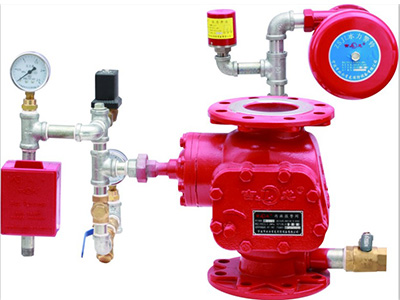

图2、湿式报警阀结构

一、概述：

1.1适用范围：适用于湿式报警阀水力摩阻试验；

1.2试验方法：将湿式报警阀安装在图3试验装置中，阀上下侧取压孔之间的距离h3-2与直管取压孔之间的距离h2-1相等，管径相同。调节供水装置，使通过湿式报警阀的通流流速保持在4.5m/s，由压差测量装置，同时分别测出后-2间的压差ΔP₃₂和h2-1间的压差ΔP₂₁，由公式计算出湿式报警阀的水力摩阻值ΔP=ΔP₃₂-P₂₁

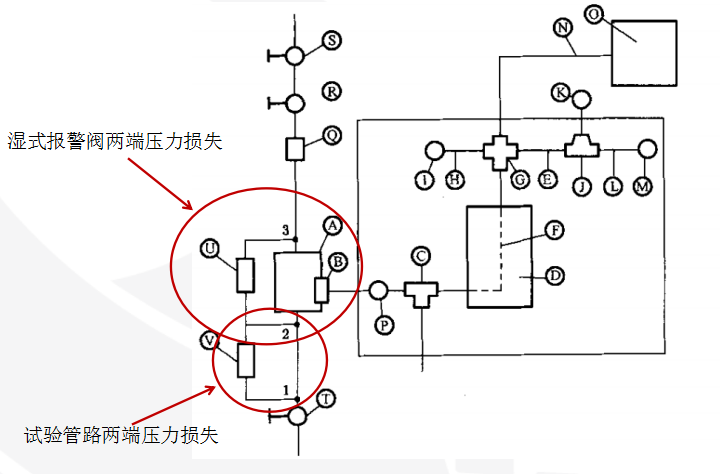

图3、水力摩阻试验原理图

1.3公称直径：50mm、65mm、80mm、100mm、125mm、150mm、200mm、250mm、300mm；

二、符合标准：

   符合GB5135.1-2003《自动喷水灭火系统，湿式报警阀延迟器水利警铃》第4.9节“水力摩阻”试验。

三、主要技术参数：

3.1供水系统：

3.1.1压力：0~2MPa；

3.1.2流量：2m³/h；

3.1.3功率：3kw；

3.1.4型号：25CDL2-260-3kW；

3.1.5带变频器调节，变频器功率为3kw；

3.1.6安装方式：立式。

3.2流量：

3.2.1采用管道式电磁流量计；

3.2.2量程：（0~3）m³/h可调；

3.2.3带（4~20）mA电流信号输出；

3.2.4精度：±2%。

3.3压差测量：

3.3.1采用差压传感器；

3.3.2带（4~20）mA电流信号输出；

3.3.3精度：±2%。

3.4控制部分：

3.4.1计算机+PLC+模块采集和控制；

3.4.2采集频率：3次/s；

3.4.3由计算机自动绘制水力摩阻曲线图。
